Actieve en differentiaalsonden

Actieve en differentiaalsonden zijn gespecialiseerde oscilloscoopaccessoires ontworpen voor het meten van signalen die niet veilig of nauwkeurig kunnen worden vastgelegd met standaard passieve sondes. Actieve sondes gebruiken ingebouwde versterkcircuits om zeer hoge ingangsimpedantie en lage capacitieve belasting te leveren, waardoor circuitverstoring wordt geminimaliseerd, zelfs bij hoge frequenties. Differentiaalsonden meten de spanning tussen twee niet-aarde-gerefereerde knooppunten, wat essentieel is voor het veilig vastleggen van zwevende signalen zoals die in schakelbronnen, gate-aandrijvingscircuits en differentiaalseriebussen voorkomen.

Deze sondes zijn essentiële hulpmiddelen voor vermogenselektronica-ingenieurs, EMC-testspecialisten en O&O-laboratoria die werken met snelle digitale en analoge circuits. Modellen van Hioki, Pico Technology en Siglent bedekken bandbreedtes van enkele MHz tot enkele GHz, met hoge commonmode-afwijzingsverhoudingen (CMRR) die nauwkeurige differentiaalmeting mogelijk maken, zelfs in lawaaierige omgevingen.

Typische toepassingen

Schakelende voedingsontwerp — meten van gate drive-signalen en MOSFET-schakelgolfvormen gerefereerd naar zwevende knooppunten in half-bridge en full-bridge topologieën
Motor drive en omvormer testen — vastleggen van differentiaalpanning over fasewickelingen en IGBT gate-emitter-juncties
EMC-precompliance testen — meten van geleide emissies en commonmode-ruis op stroomlijnen en kabelschakelingen
Snelle seriële bus-onderzoek — vastleggen van differentiële paren zoals USB, CAN, RS-485 en Ethernet met nauwkeurige commonmode-afwijzing
Batterijbeheersysteem testen — meten van individuele celspanningen in serieschakelings-batterijstapels

Populaire merken

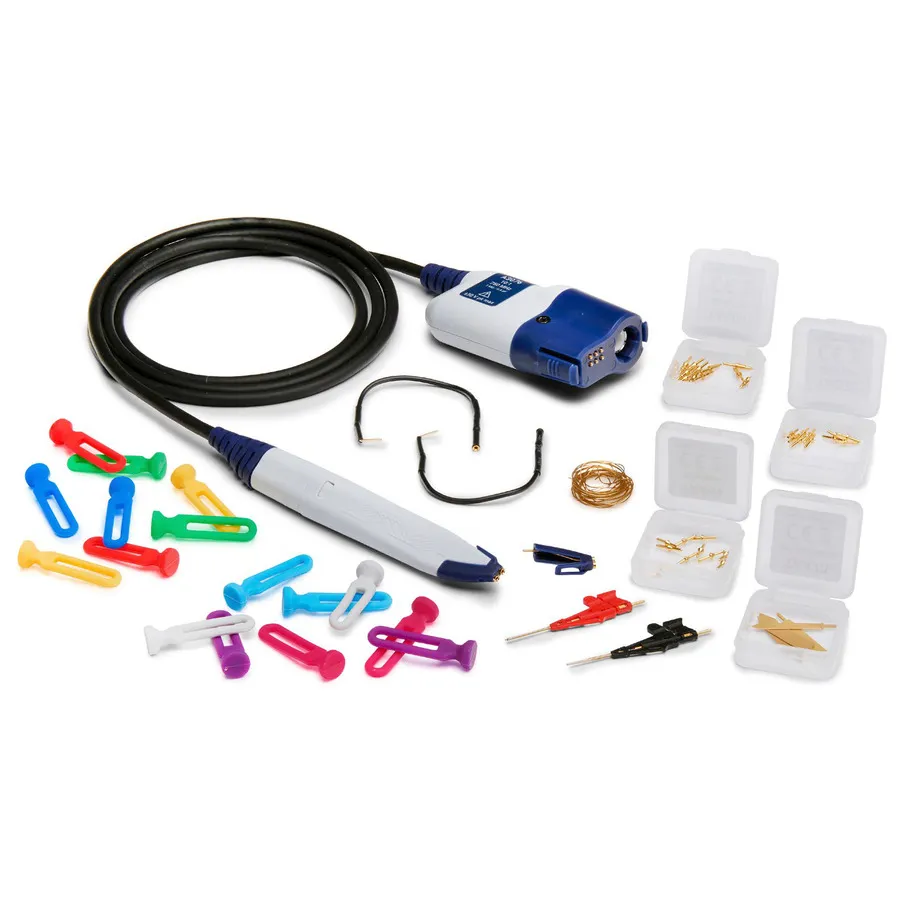

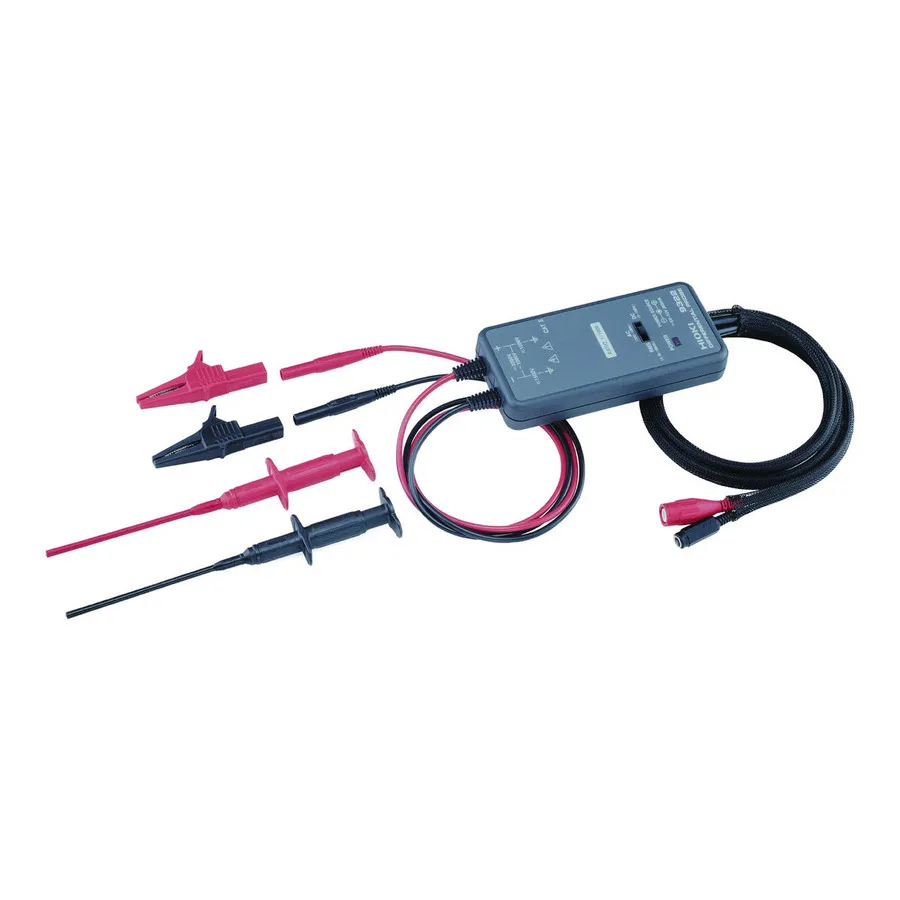

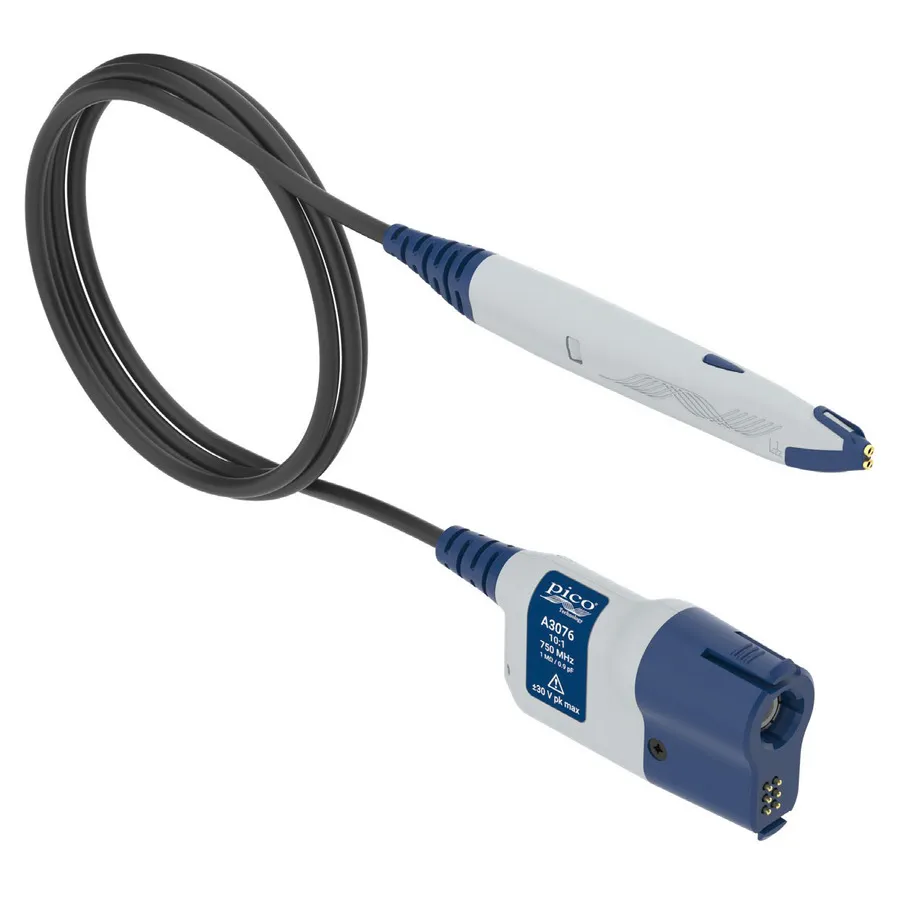

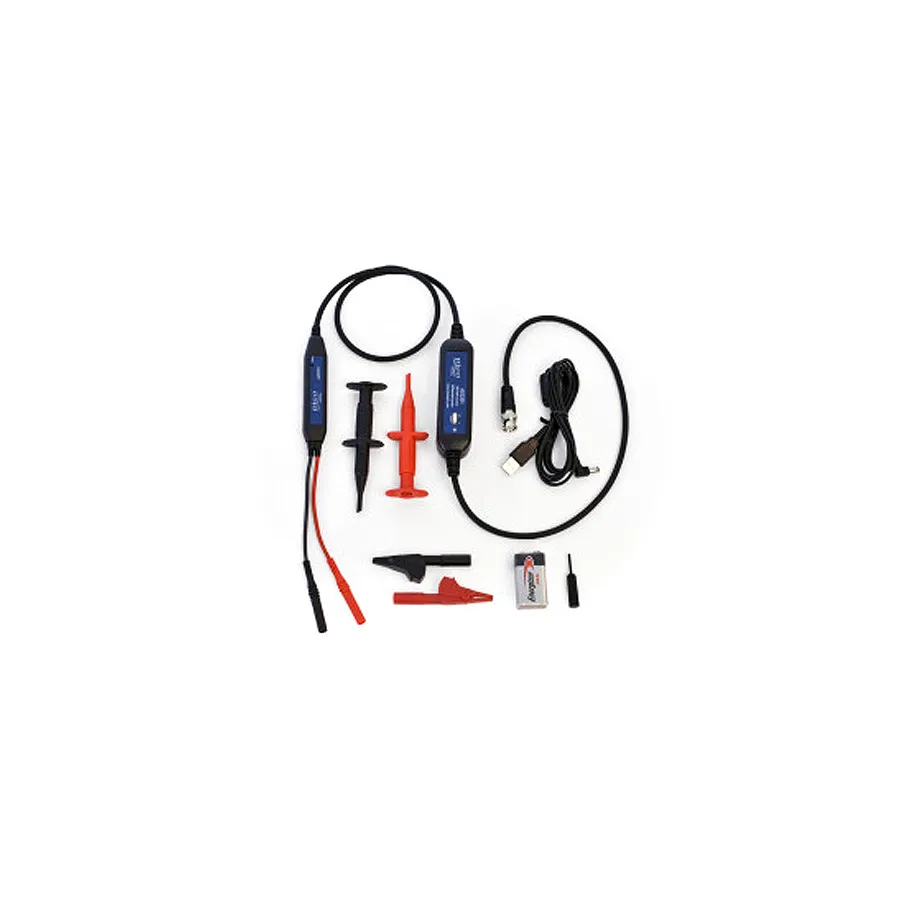

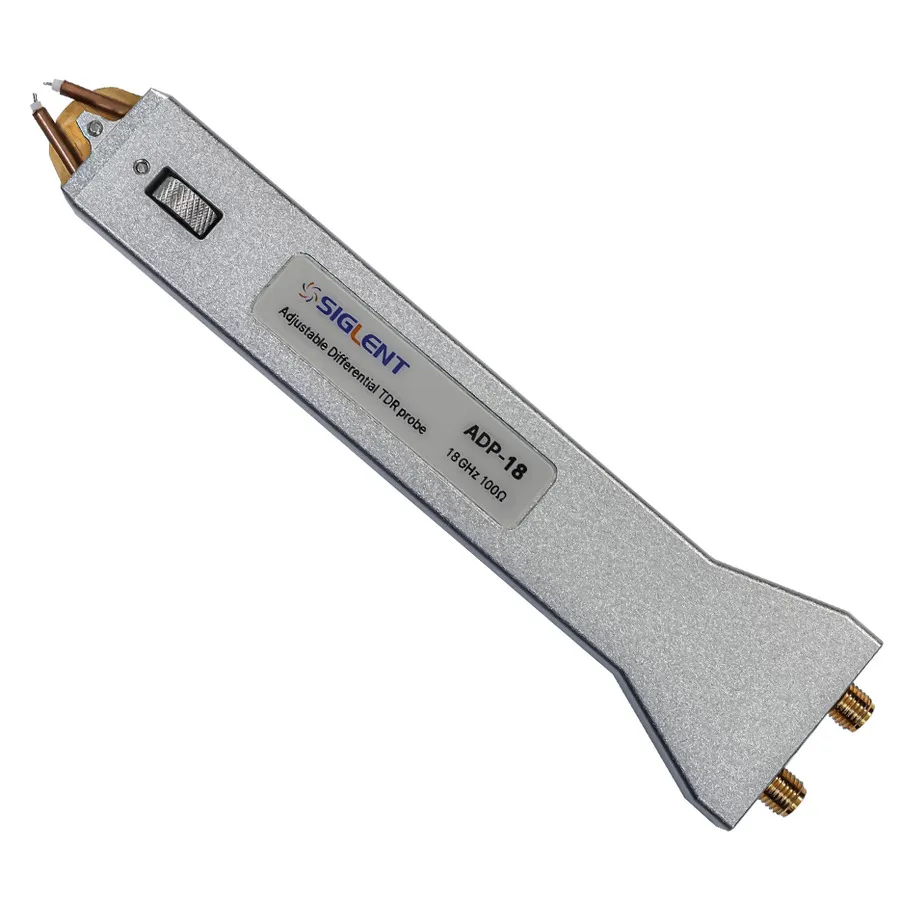

Hioki biedt breedband differentiaalsonden die goed geschikt zijn voor vermogenselektronica en omvormertoepassingen. Pico Technology levert hoogimpedantie actieve sondes en actieve differentiaalsonden die compatibel zijn met hun PicoScope instrumentbereik. De ADP-serie van Siglent biedt instelbare verzwakkingsverhoudingen voor flexibele spanningsbereikdekking in zowel bank- als veldomgevingen.
