Analysatorkalibratiepakketten

Analysatorkalibratiepakketten bevatten de nauwkeurige mechanische en elektronische normen die nodig zijn om vectorfoutcorrectie uit te voeren op vectornetwerkanalysators (VNA's) en andere RF-metinginstrumenten. Door systematische meetfouten te karakteriseren met behulp van bekende referentienormen — inclusief kortsluiting-, open-, belasting- en doorstuur- (SOLT) elementen — stellen kalibratiekits ingenieurs in staat om instrument- en kabelfouten uit metingen te verwijderen, zodat alleen het werkelijke gedrag van het testapparaat (DUT) overblijft.

Kalibratiekits zijn beschikbaar voor een breed scala aan coaxiale aansluitingstypen, waaronder Type-N, SMA, 3,5 mm, 2,92 mm (K), 2,4 mm en 1,85 mm (V), die frequentiebereiken bestrijken van gelijkstroom tot 110 GHz en hoger. Het aansluitingstype en de kitkwaliteit bepalen rechtstreeks de bovengrensfrequentie en de meetnauwkeurigheid die kan worden bereikt op elk VNA-systeem, waardoor het selecteren van de juiste kalibratiekit een cruciale stap is bij de instellingsvoorbereiding van RF-metingen.

Typische toepassingen

S-parametermeting van RF- en microgolfcomponenten zoals filters, versterkers en aansluitingen
Antenneimpedantiekarakterisering en ontwerp van matchingnetwerken
Transmissielijn- en kabelkarakterisering in telecominfrastructuur
Apparaatmodellering en verificatie in halfgeleider- en MMIC-ontwikkeling
Conformiteitstesting voor RF-componenten in luchtvaart-, defensie- en automotive-radarsystemen

Populaire merken

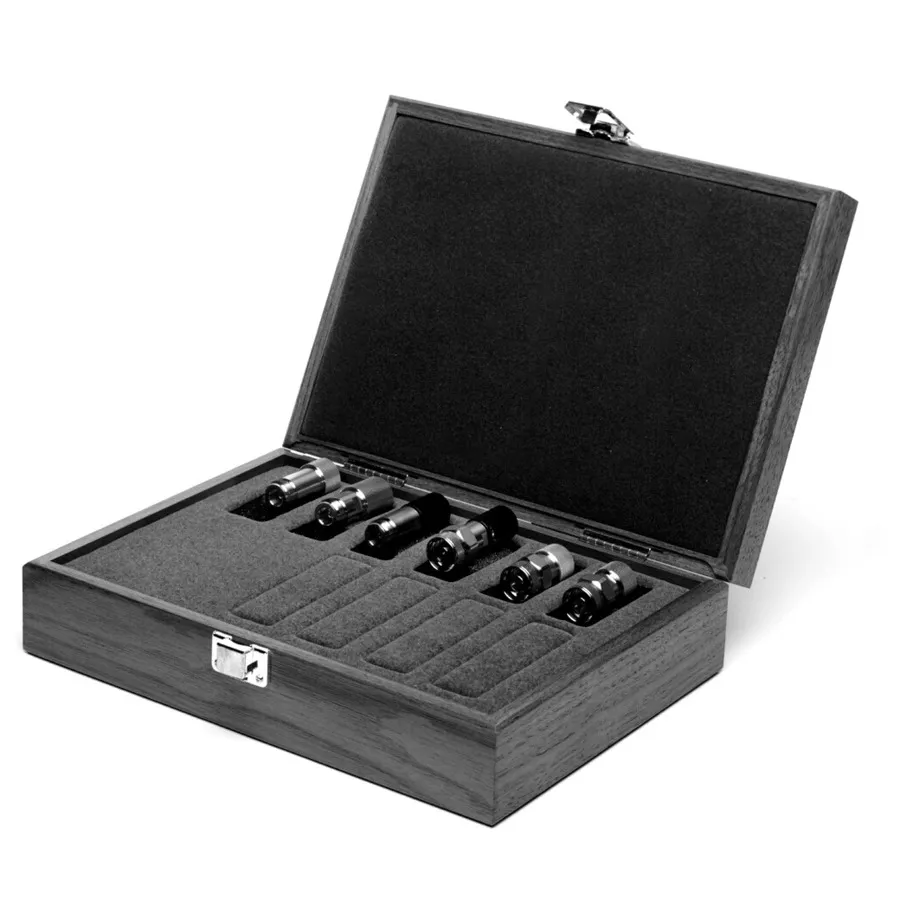

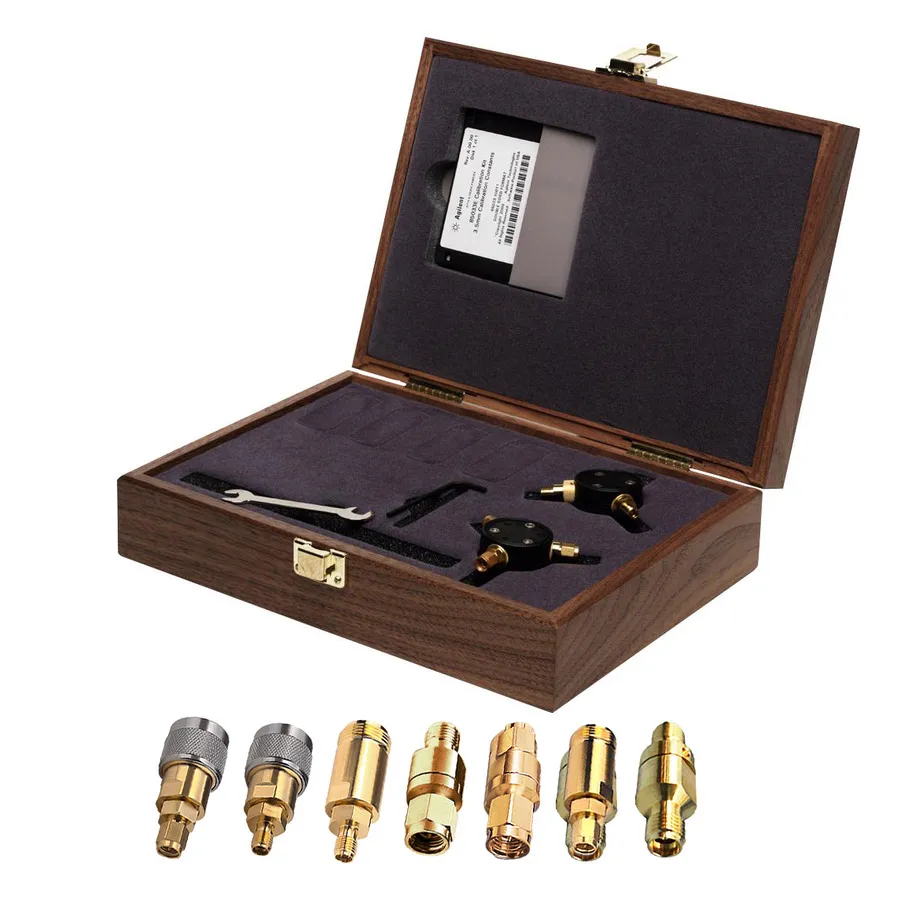

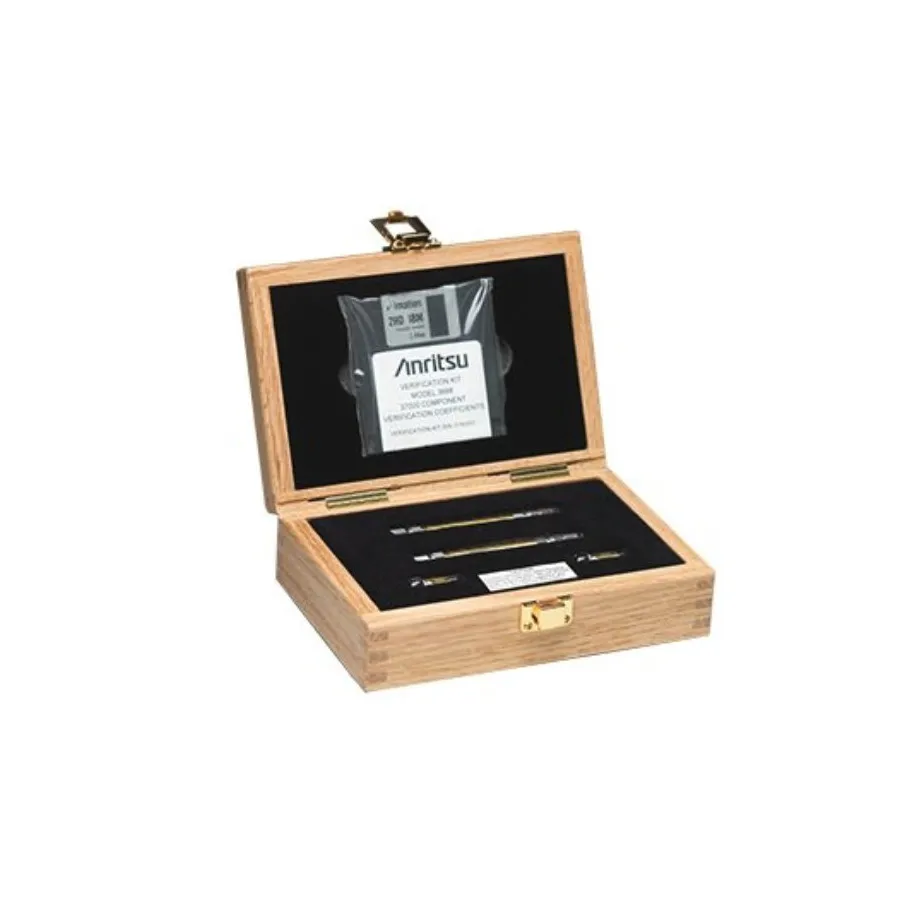

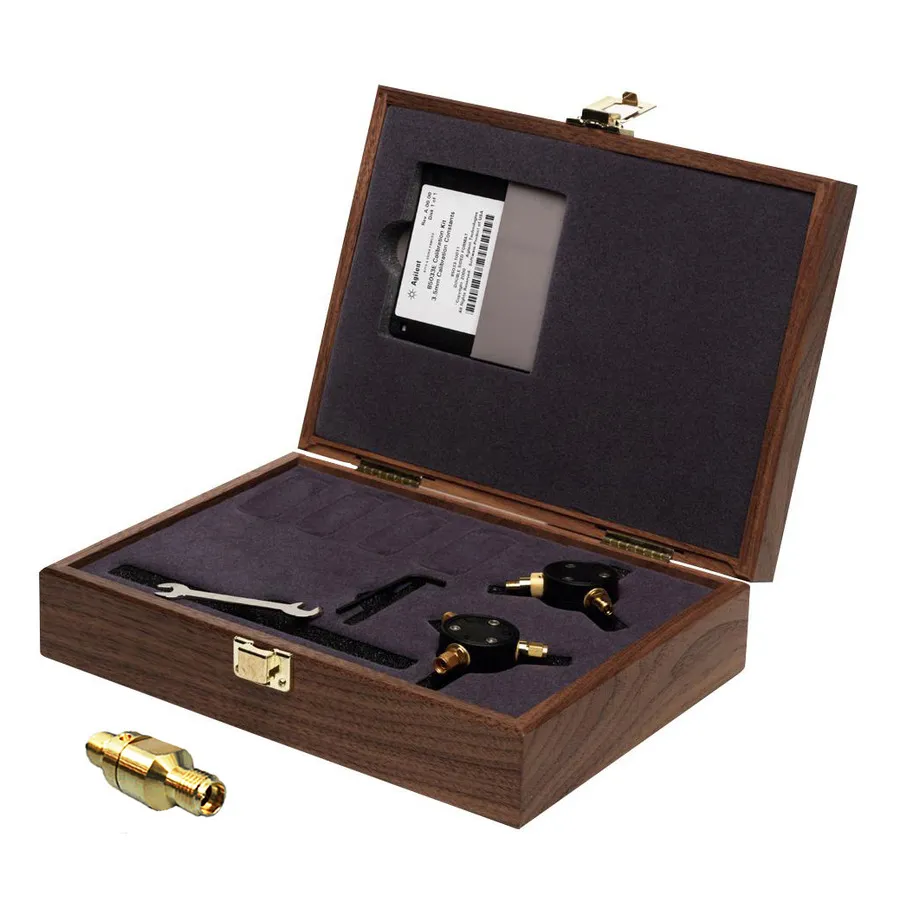

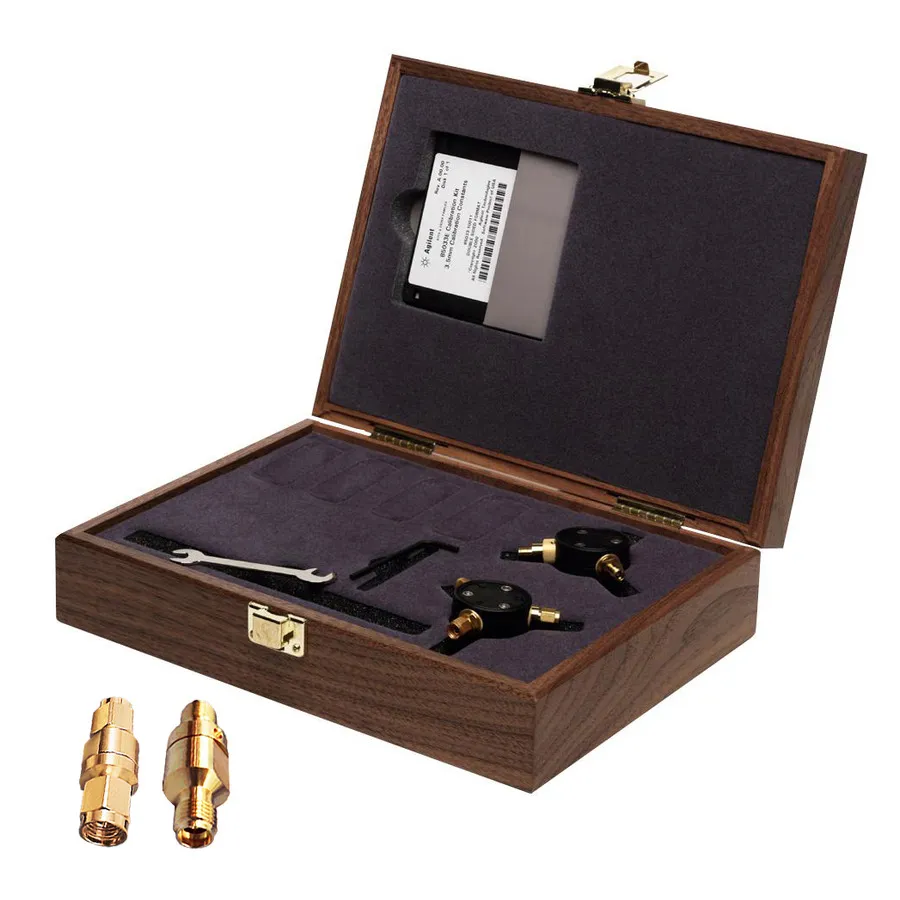

Keysight Technologies biedt een breed scala aan kalibratiekits die compatibel zijn met hun PNA- en ENA-serie VNA's, met aansluitingstypen van Type-N tot 1,85 mm. Maury Microwave levert kits met hoge precisie tot 110 GHz voor millimetergolftoepassingen. Anritsu-kalibratiekits zijn ontworpen voor gebruik met hun ShockLine- en VectorStar VNA-platforms, met aansluitingstypen van TNC tot 1,0 mm.
