Analysatortestpoortkaabels

Analysatortestpoortkaabels verbinden de uitgangsbereiken van vectornetwerkanalysators (VNA's), spectrumanalysators en signaalanalysators met het testapparaat of externe testfixtures. Deze kaabels zijn ontworpen voor fasestabiliteit, lage invoegingsverlies en consistent elektrisch gedrag over brede frequentiebereiken — karakteristieken die cruciaal zijn wanneer de kabel is opgenomen in het gekalibreerde meetpad. In tegenstelling tot universele RF-kaabels behouden testpoortkaabels strakke impedantietoleranties en minimaliseren zij reflecties die anders de meetnauwkeurigheid zouden verslechteren.

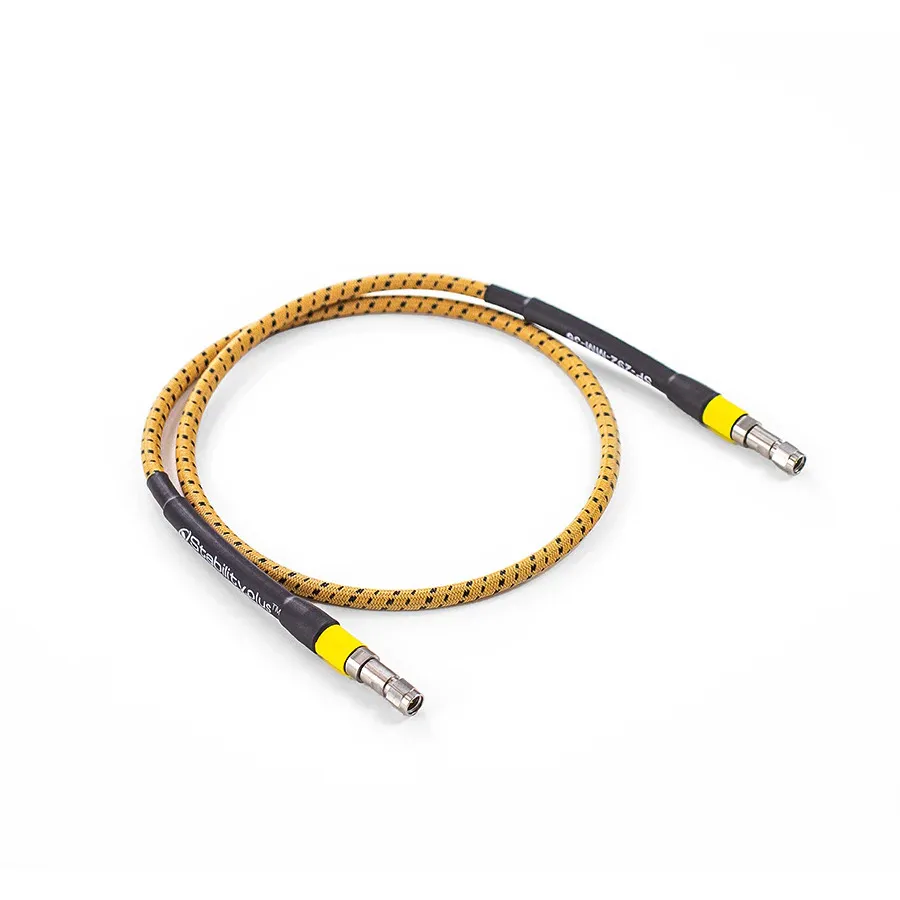

Beschikbaar in gearmeerde en semi-flexibele constructies, testpoortkaabels zijn ontworpen om herhaalde buigingen in laboratoriumomgevingen te weerstaan terwijl hun elektrische karakteristieken behouden blijven. Veelvoorkomende aansluitingstypen zijn Type-N, SMA, 3,5 mm, 2,92 mm en 2,4 mm, met frequentieclassificaties tot 67 GHz voor millimetergolf VNA-toepassingen. Kabellengteopties variëren doorgaans van 0,5 m tot 5 m om aan verschillende werkbladconfiguraties te voldoen.

Typische toepassingen

Verlenging van VNA-testpoorten om testapparaten in fixturings- en on-wafer-meetopstellingen te bereiken
Signaalroutering in geautomatiseerde testapparatuur (ATE) systemen en RF-schakelbatterijconfiguraties
Karakterisering van microgolf- en millimetergolfcomponenten in onderzoeks- en productietestlaboratoria
Veldtesting van antennestelsels, kaabels en aansluitingen in veldimplementaties
Interferentie- en pre-compliancemetingen in EMC-laboratoriumopstellingen

Populaire merken

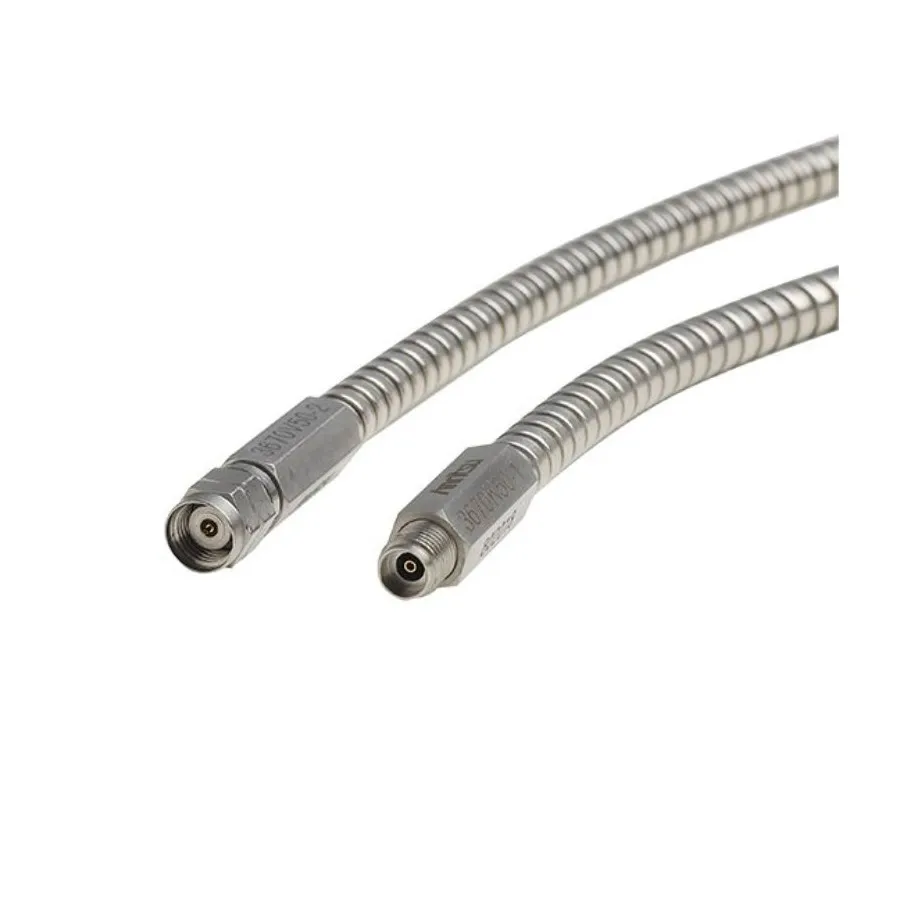

Anritsu produceert een uitgebreid scala aan testpoortkaabels voor hun MS46000- en VectorStar VNA-serie, inclusief gearmeerde varianten met een classificatie van 26,5 GHz en hoger. Keysight biedt fasegemaakte en fasestabiele kaabels die zijn geoptimaliseerd voor hun PNA-serie-instrumenten. Rohde & Schwarz levert precisietestpoortkaabels voor hun ZNA- en ZVA VNA-platforms.
