Koppelings- en ontkoppelings-netwerken en LISN

Koppelings- en ontkoppelings-netwerken en LISN's (Line Impedance Stabilization Networks) zijn essentiële accessoires voor geleide elektromagnetische compatibiliteit (EMC)-tests. Een LISN — ook wel Artificial Mains Network (AMN) genoemd — biedt een bepaalde RF-impedantie aan de voedingsingang van de testapparatuur (EUT), isoleert de EUT van vervuiling uit het elektriciteitsnet en extraheert geleide RF-emissies voor meting volgens CISPR 16-1-2. Koppelings- en ontkoppelings-netwerken (CDN's) spelen een aanvullende rol bij geleide immuniteitsmetingen volgens IEC 61000-4-6: zij injecteren RF-testsignalen op signaal-, besturings- en voedingsleidingen terwijl zij voorkomen dat testenergie hulpapparatuur bereikt.

Deze apparaten zijn fundamenteel in zowel geaccrediteerde conformiteitslaboratoria als interne pre-conformiteitslaboratoria voor het aantonen van conformiteit met regelgeving zoals CE-markering (EN 55032, EN 55011), FCC Part 15 en militaire MIL-STD-461. Ze worden routinematig gebruikt in de elektronica-industrie, telecommunicatie, automobiel-, industriële automatiserings- en medische apparatuur-industrie.

Typische toepassingen

Metingen van geleide RF-emissies op eenfase- en driefase wisselstroompanelen volgens CISPR 22, CISPR 32 en EN 55032
Immuniteitsmetingen op signaal- en besturingsleidingen volgens IEC 61000-4-6 met behulp van CDN's
Pre-conformiteit EMC-tests in R&O- en productontwikkelingslaboratoria
Automobiel-EMC-tests op 12 V en 24 V gelijkstroom voedingsleidingen volgens CISPR 25 en ISO 7637
Militaire en luchtvaart geleide gevoeligheidstests volgens MIL-STD-461F/G en DO-160

Populaire merken

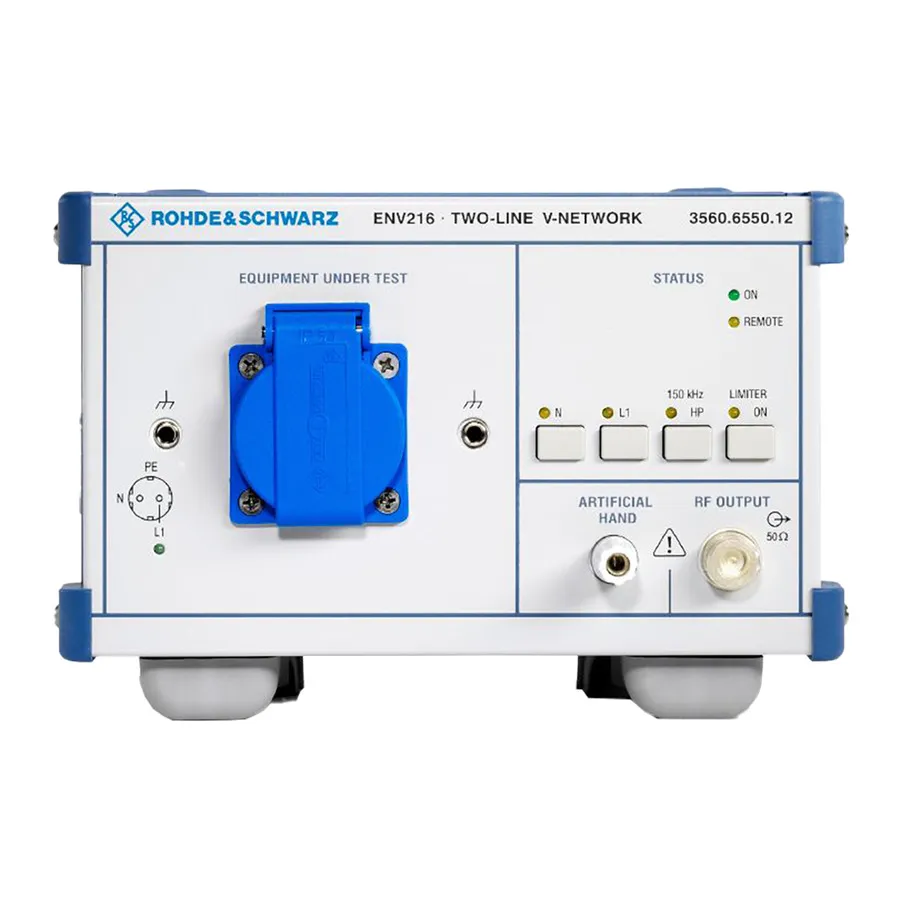

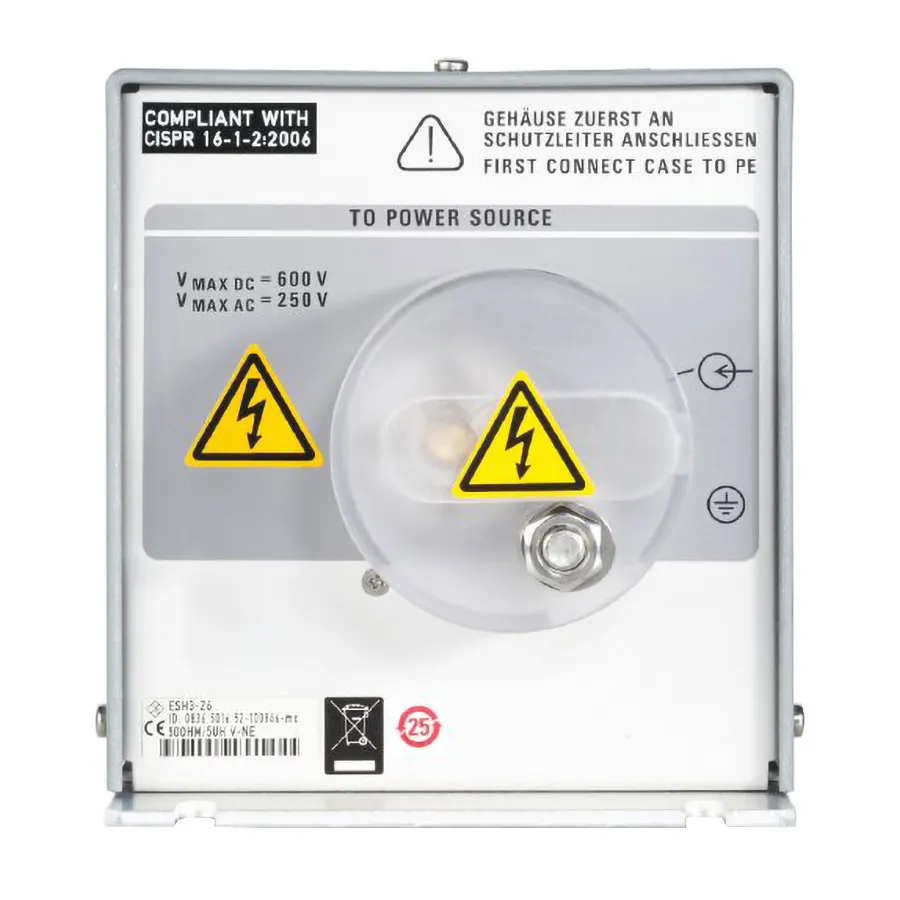

Rohde & Schwarz vervaardigt precisie V-netwerken en AMN's die veel worden gebruikt in geaccrediteerde EMC-testfaciliteiten. Com-Power biedt een breed scala aan CDN's en LISN's voor eenfase-, meerfase- en telecombinnenconfiguraties. Andere opmerkelijke fabrikanten zijn Schwarzbeck, EM Test en Fischer Custom Communications.

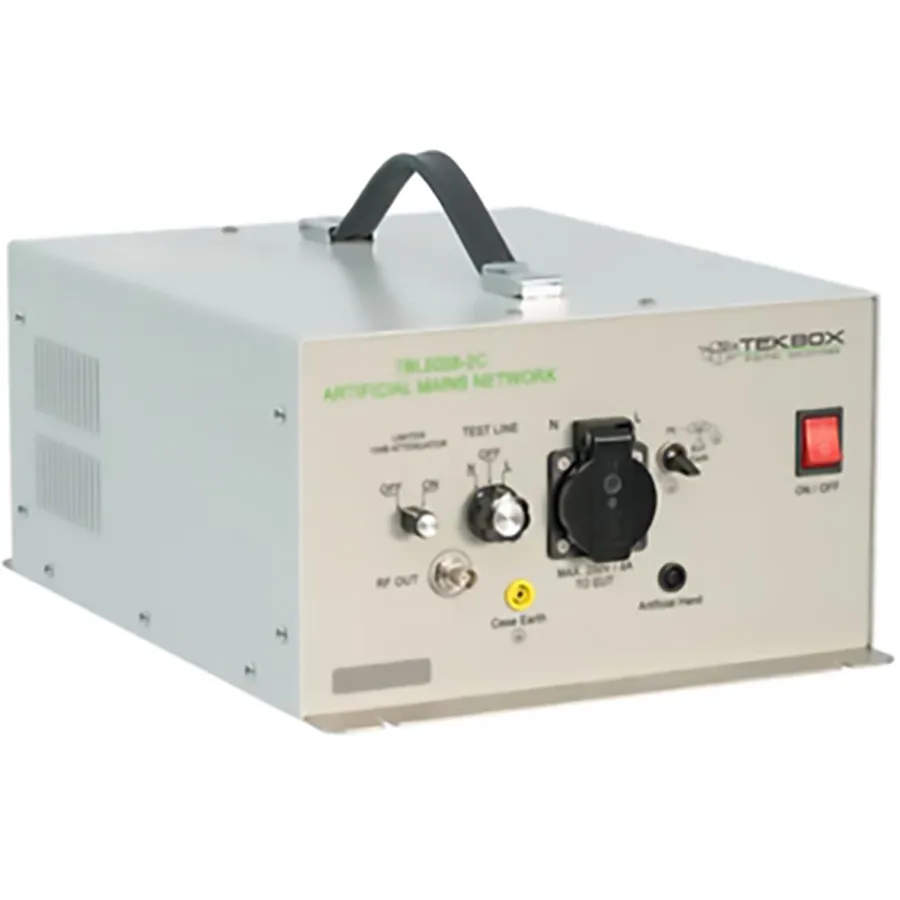

TBL5008-2C
