Stromsonden

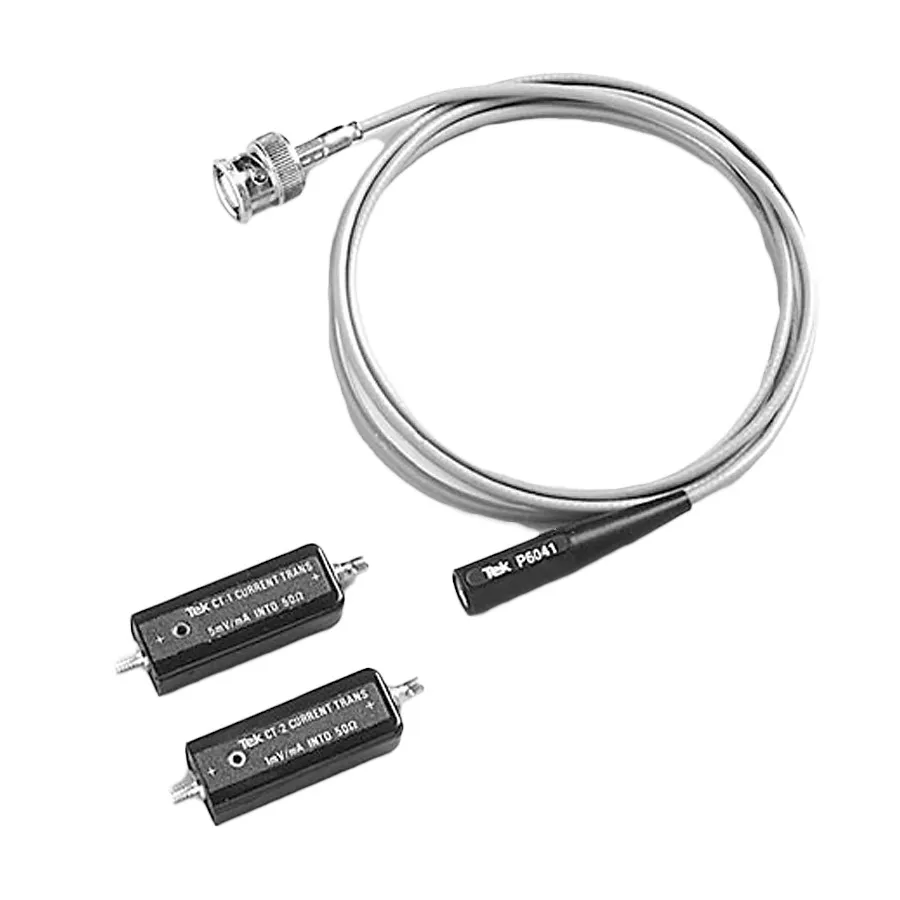

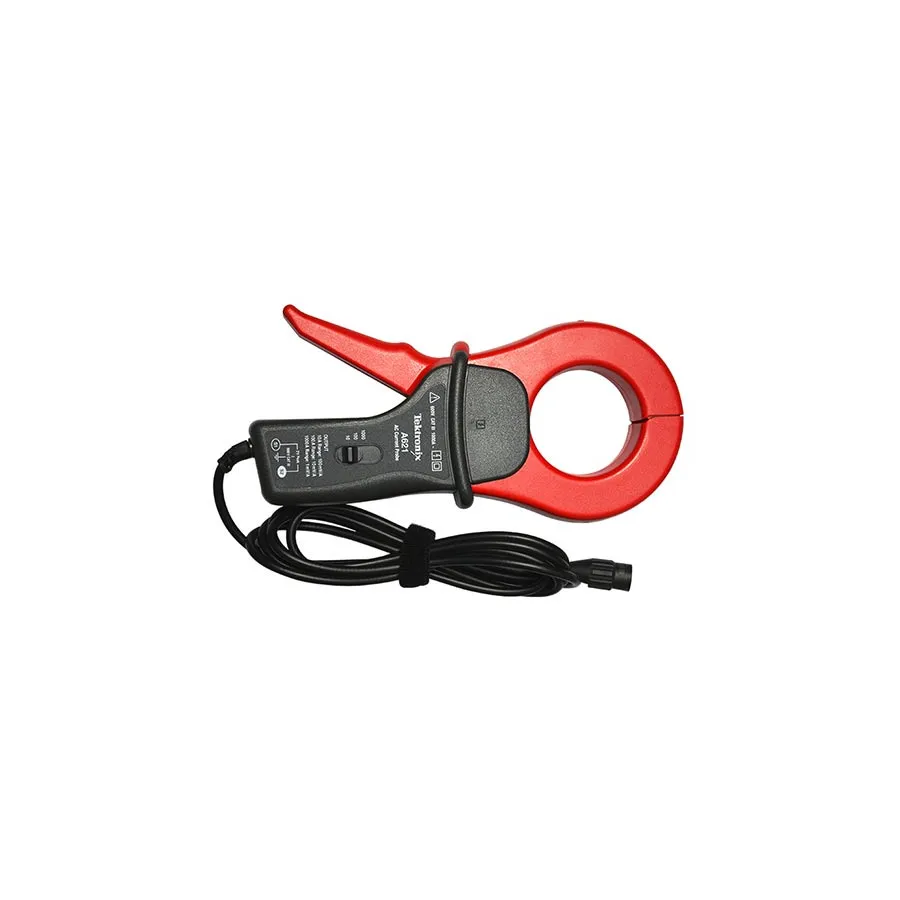

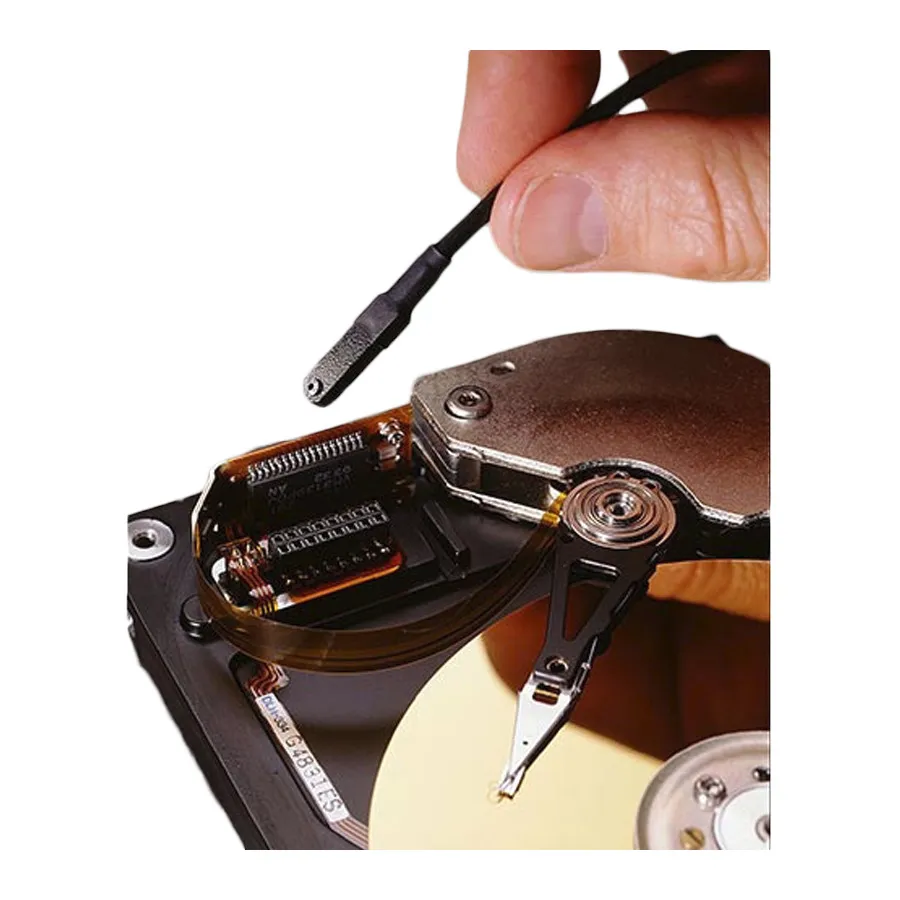

Stromsonden zijn oscilloscoopaccessoires die niet-invasieve metingen van gelijk- en wisselstroomgolfvormen mogelijk maken door rond een geleider te klemmen zonder het circuit te onderbreken. Ze zetten stroom die door een geleider vloeit om in een evenredige spanningssignaal dat door de oscilloscoop wordt gelezen, zodat ingenieurs stroomgolfvormen kunnen visualiseren, stijgtijden kunnen meten en transiënt gedrag kunnen analyseren naast spanningskanalen. In tegenstelling tot shuntweerstanden introduceren stromsonden geen insertieimpedantie en veroorzaken geen verstoring van het geteste circuit.

Stromsonden worden veel gebruikt in vermogenselektronica, testen van elektromotoren, autoelectronica en industriële regelingen. Breedband modellen van Hioki en Keysight ondersteunen bandbreedtes van DC tot honderden MHz, wat nauwkeurige opvangst van snelle schakeltransiënten in converters en omvormers mogelijk maakt. Ze worden ook regelmatig gebruikt naast spanningssonden voor momentaal vermogensmeting en energieverbruikanalyse in O&O en nalevingstesten.

Typische toepassingen

Analyse van schakelende voeding en DC-DC omzetter — meten van inductorstroomrimpel en switch-node stroomgolfvormen voor efficiëntie-optimalisatie
Motor drive testen — monitoren van fasestroom en detectie van overcurrentgebeurtenissen in drieëenfase omvormersystemen
Auto- en EV-systemen — analyseren van inschakelstromen in batterijbeheersystemen, onboard chargers en DC snellaadcircuits
Stroomkwaliteitsanalyse — vastleggen van harmonische inhoud en vervorming in AC-stroomlijnen in industriële en energietoepassingen
EMC-meting — karakterisering van geleide commonmode- en differentiëlemodus stroomsignaturen op stroomlijnen

Populaire merken

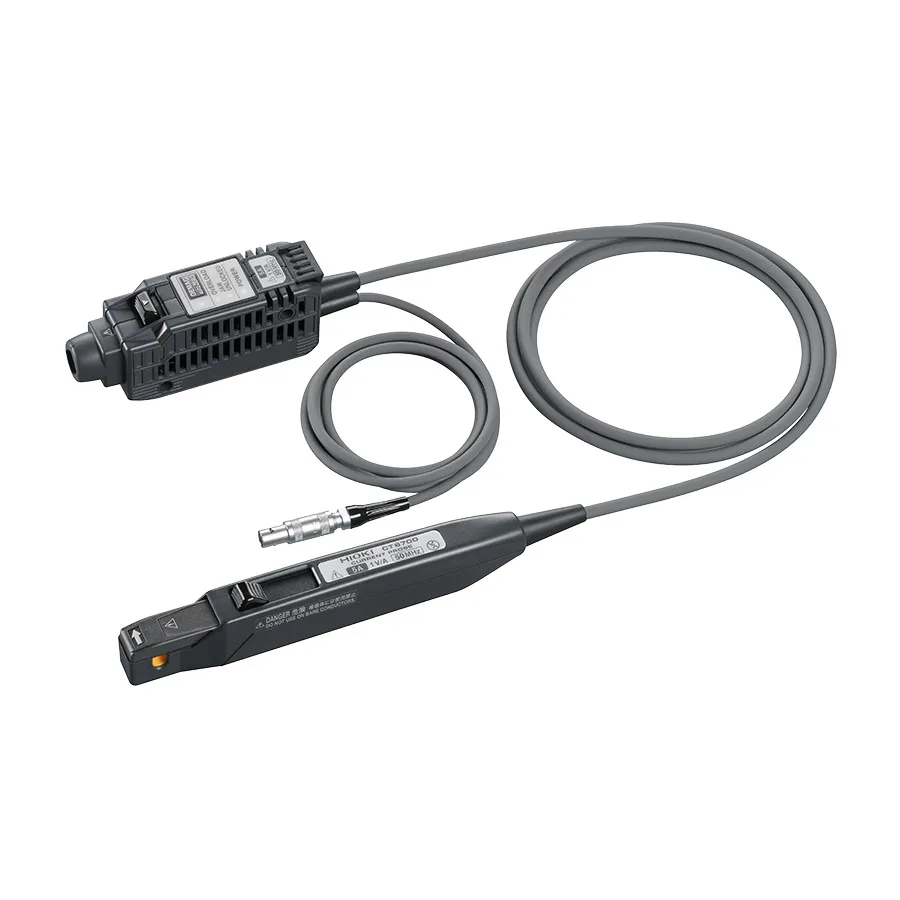

De breedband stroomklemsondes uit de Hioki 3273–3276-serie bedekken een breed frequentiebereik geschikt voor vermogenselektronica en snelle omvormertesten. Keysight biedt stromsonden die compatibel zijn met hun InfiniiVision en Infiniium oscilloscoop platforms, inclusief DMM-compatibele modellen voor dubbele functieconfiguraties.
