Richtingskoppelingen

Richtingskoppelingen zijn passieve vier-poorts RF- en microgolfcomponenten die een deel van een signaal bemonsteren dat in een specifieke richting langs een transmissielijn reist. Ze stellen ingenieurs in staat om tegelijkertijd voorwaarts en gereflecteerd vermogen te bewaken zonder het hoofdsignaalpad te onderbreken. Met typische koppelingwaarden van 6 dB tot 30 dB, stellen richtingskoppelingen vermogensmeting, signaalmonitoring en gereflecteerde vermogensdetectie mogelijk over frequenties van enkele MHz tot tientallen GHz. RF-richtingbruggen breiden deze mogelijkheid uit naar breedbandige impedantiemetingtoepassingen.

Coaxiale richtingskoppelingen zijn essentiële hulpmiddelen in vectornetwerkanalysator (VNA) voorkanten, zendertesting, antennevoedingssystemen en signaalverdelingnetwerken. Ze worden veel toegepast in testverificatie van telecommunicatiebasisstations, luchtvaart & defensieradarsystemen, versterkerkarakterisering en RF-productieve verificatie. Modellen zoals de Keysight 87300B coaxiale coupler en Bird 4801-100 lijngedeelte vertegenwoordigen de nauwkeurige passieve componenten gebruikt in professionele RF-testomgevingen in een breed scala aan industrieën.

Typische toepassingen

Voorwaarts en gereflecteerd vermogensmonitoring in zender- en versterkertestopstellingen
Signalemonitoring voor spectrumanalyse zonder het hoofdtransmissiepad te onderbreken
Terugverlies- en VSWR-meting in antenne- en transmissielijntesting
VNA-voorkant-signaalscheiding voor nauwkeurige S-parametersmetingen
Vermogensnivelaanpassing en automatische versterkingscontrolelussen in RF-signaalgeratoren

Populaire merken

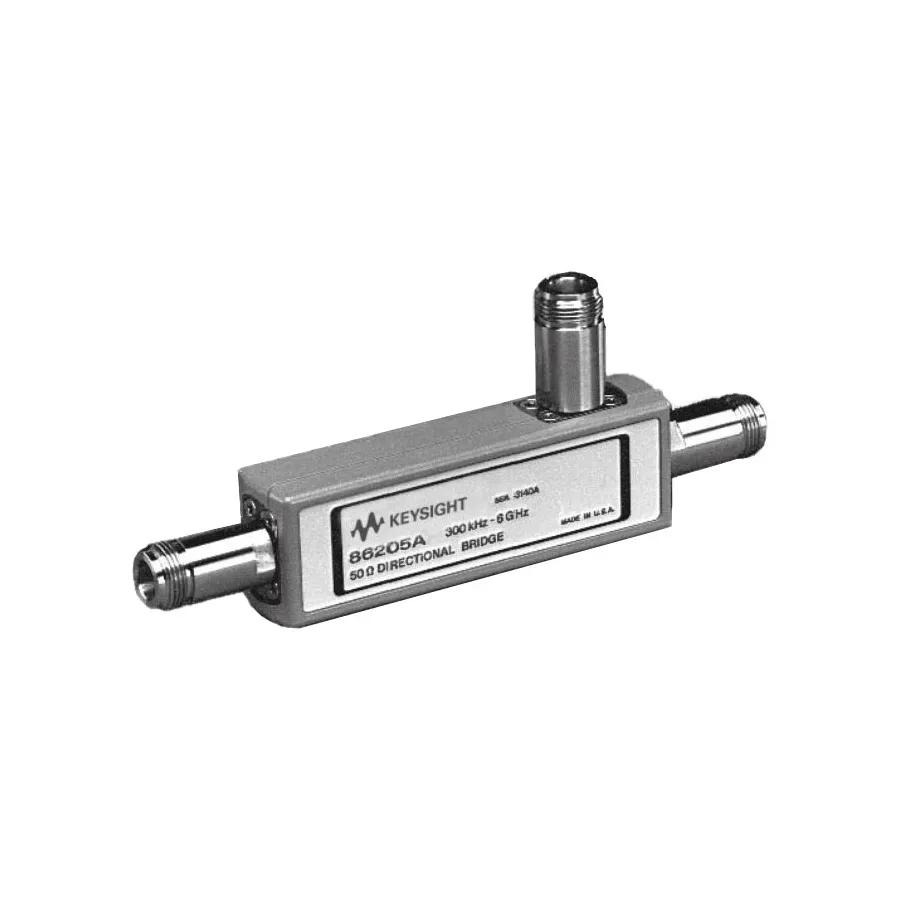

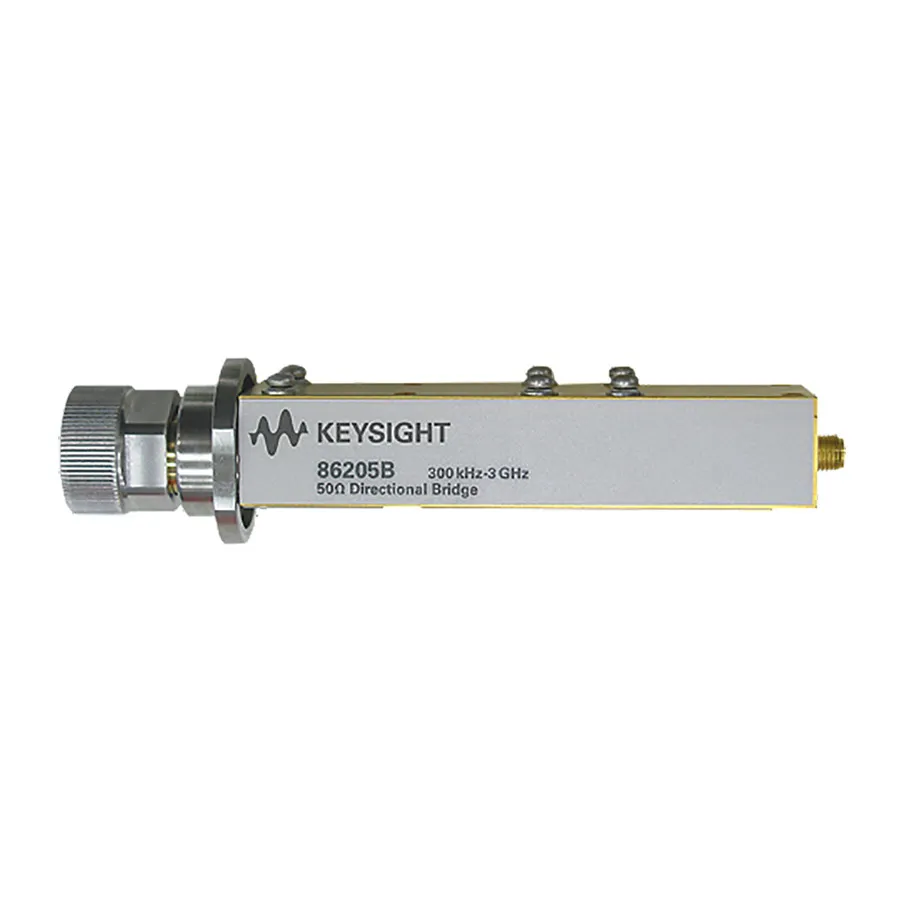

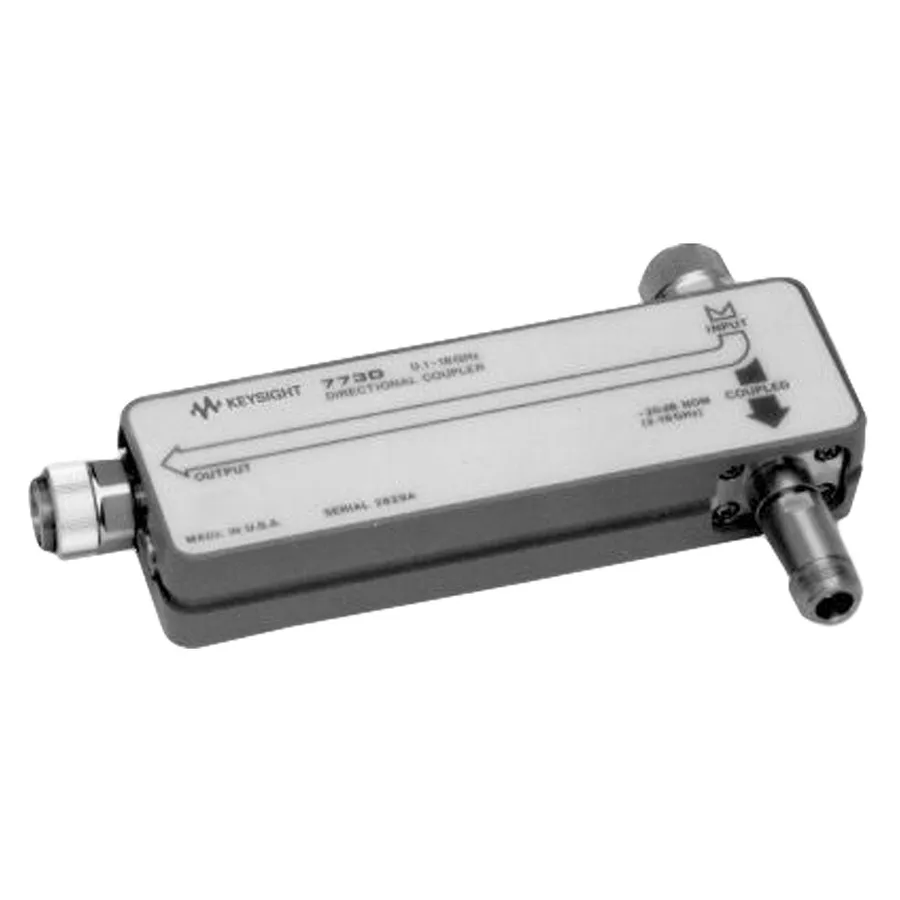

Keysight Technologies biedt een scala aan coaxiale richtingskoppelingen en RF-richtingbruggen, waaronder de 86205A/B-serie en 87300B, die frequenties van DC tot microgolflanden bestrijken met hoge directiviteit en laag invoegverlies. Bird Technologies specialiseert zich in richtingskoppelingen met hoog vermogen zoals de 4801-100-serie, veel gebruikt in zender- en uitzendingsverificatietesting. Beide bedrijven leveren componenten die geschikt zijn voor laboratoriummeters en RF-testing op de productielijn.
