Elektronische belastingen
Elektronische belastingen
Elektronische belastingen zijn actieve instrumenten die elektrisch vermogen van een apparaat onder test (DUT) opnemen en dissiperen, waardoor werkelijkewereld-belastingsvoorwaarden op nauwkeurig gecontroleerde en herhaalbare wijze worden gesimuleerd. In tegenstelling tot passieve weerstandsbelastingen, stellen zij onmiddellijke software-gecontroleerde herconfiguratie over vier fundamentele bedrijfsmodi mogelijk: constant stroom (CC), constante spanning (CV), constante weerstand (CR) en constant vermogen (CP). Deze flexibiliteit maakt hen essentieel voor karakterisering van DC-voedingen, batterijpakken, DC-DC-omzetters, brandstofcellen en fotovoltaïsche panelen zonder fysieke veldbelastingen of speciale weerstandsbanken die handmatig moeten worden herconfigureerd.
Moderne programmeerbare elektronische belastingen ondersteunen dynamische belastingspulsering tot enkele kHz voor het testen van voeding transiëntrespons en uitgangscondensator-dimensionering. Automatische sweepfuncties genereren volledige U-I en vermogenskrommen in één testsequentie. Keithley 2380-serie en AMETEK programmeerbare belastingen dekken DC-vereisten van watts tot kilowatts, terwijl AMETEK California Instruments 3091LD vermogen uitbreidt tot AC elektronische belastingstests. Ingebouwde spanning-, stroom- en vermogingsmeting-functies vereenvoudigen integratie in geautomatiseerde testsystemen via GPIB, USB en LAN, waardoor de noodzaak voor afzonderlijke DMM's in veel workflows verdwijnt.
Typische toepassingen
- DC-voedingskrakterisering: belastingsregeling, lijnregeling, rimpeling en ruismetingen
- Batterijpak-ontlaadtests, capaciteitsverificatie en inwendige weerstandsmeting
- DC-DC-omzetter en spanningsregelaar efficiëntie-mapping over belasting- en ingangsspanningsweek
- Zonnepaneel en brandstofcel U-I curve karakterisering voor maximaal vermogenspunt bepaling
- Transiënte belastingstests voor voedingsstabiliteitsanalyse en instandhouding-tijdvalidatie
- Burn-in en productie-functionele tests van vermogenselektronica-assemblies op de fabricagelijn
Populaire merken

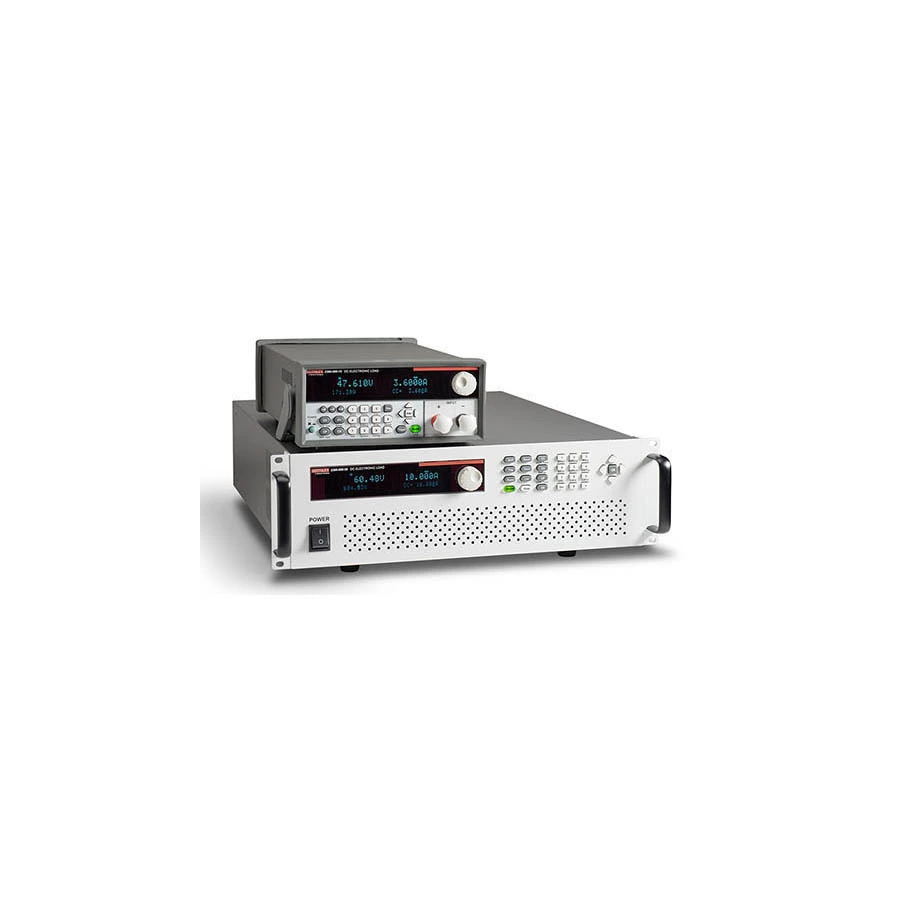

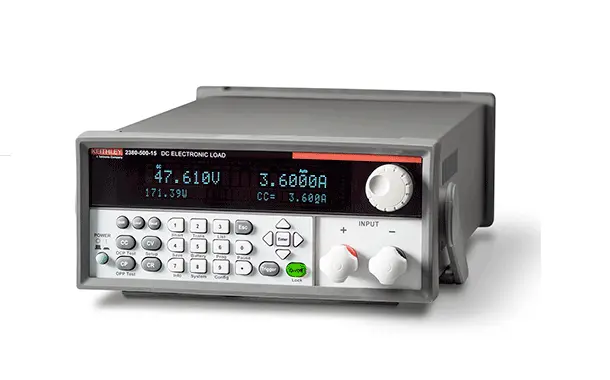

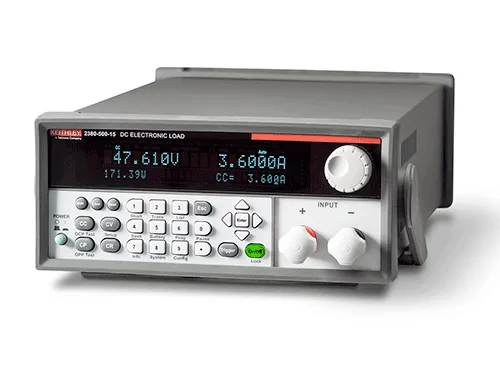

Keithley (Tektronix) biedt de veel gebruikte 2380-serie programmeerbare DC elektronische belastingen voor R&D en geautomatiseerde tests. AMETEK Programmable Power levert hogevermogen AC en DC belastingen via zijn California Instruments en Sorensen divisies. Chroma ATE biedt modulaire en zelfstandige elektronische belastingen voor productielijns ATE-omgevingen. Kikusui, ITECH en BK Precision bieden kosteneffectieve opties geschikt voor algemeen doel-werkbank en onderwijstoepassingen.
