Logicasondes en -kabels

Logicasondes en kabels zijn oscilloscoopaccessoires die digitale signalen aansluiten op de gemengde signaal oscilloscoop (MSO) ingangen, waardoor gelijktijdige opvangst van analoge en digitale kanalen op een enkele tijdbasis mogelijk is. In tegenstelling tot analoge sondes leggen logicasondes signalen vast bij gedefinieerde logicadempels en geven ze deze weer als tijdgecorreleerde digitale golfvormen naast analoge kanalen. Dit stelt ingenieurs in staat fysiek analoog gedrag — zoals stroombaan ruis of klokvervorming — te correleren met digitale busactiviteit, waardoor logicasondes onmisbaar zijn voor ingebedde systeemontwikkeling en digitale circuitfoutopsporing.

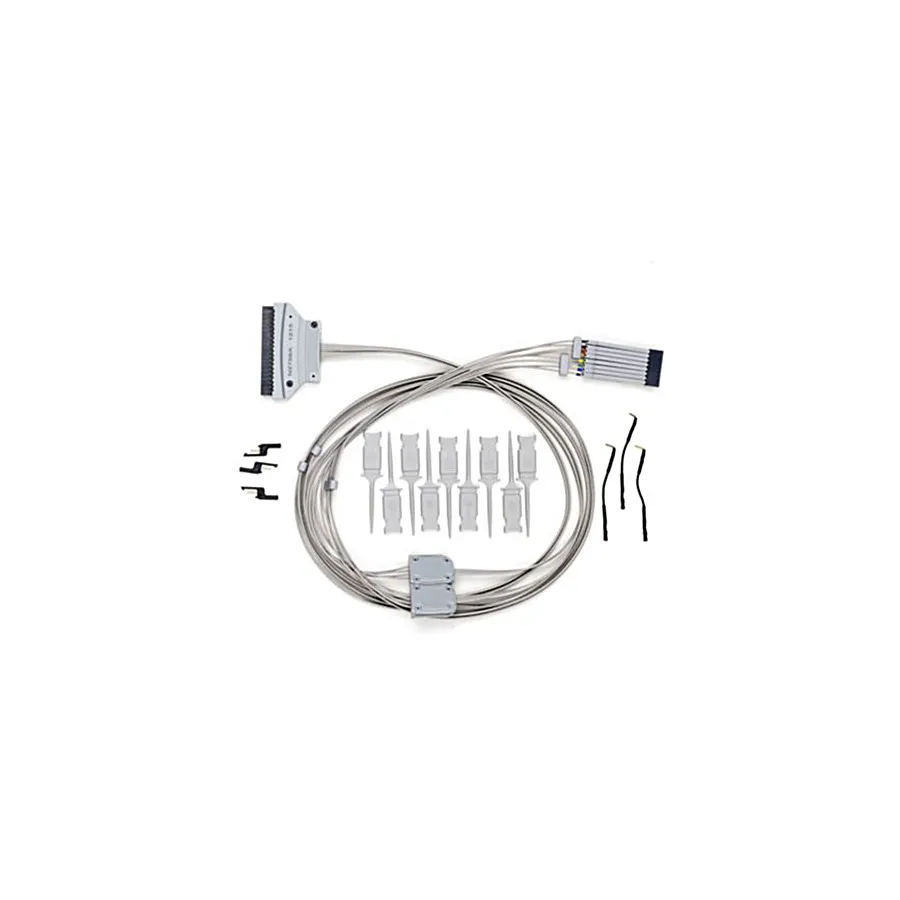

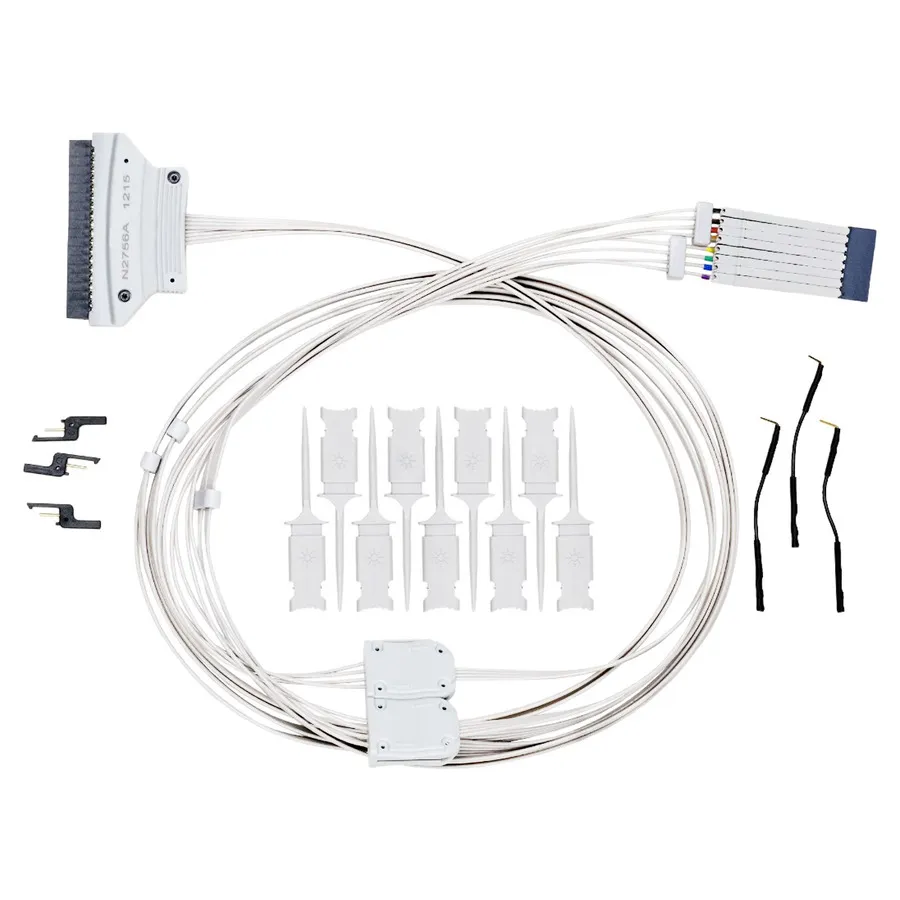

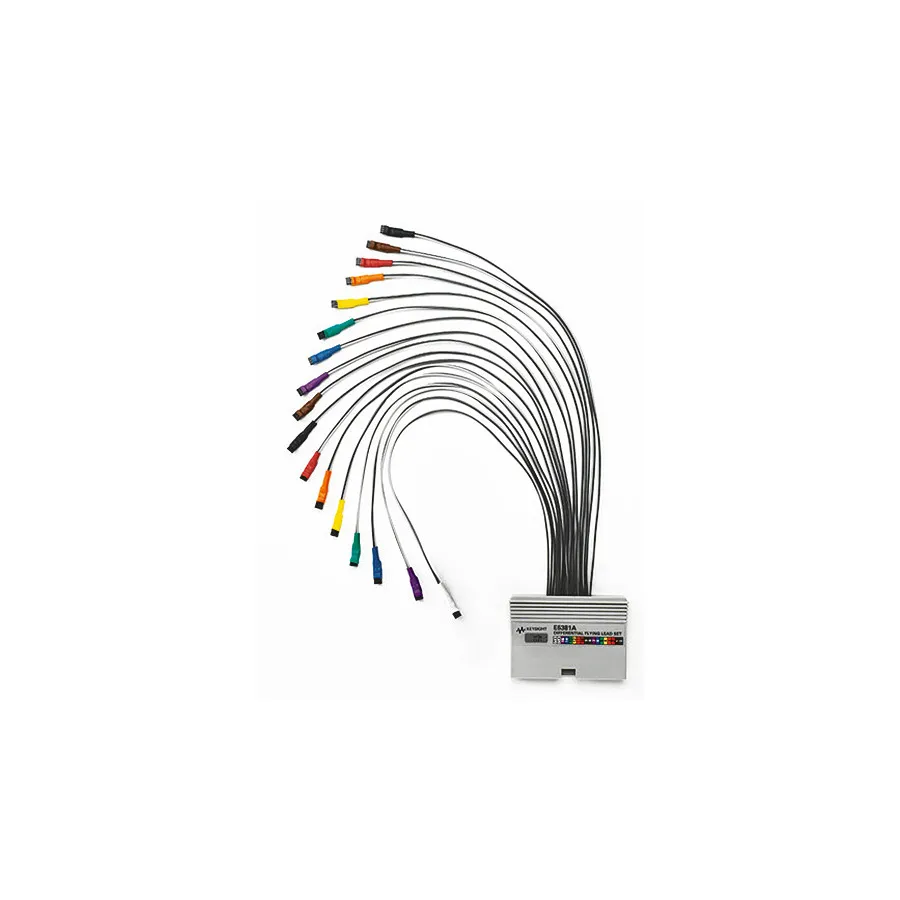

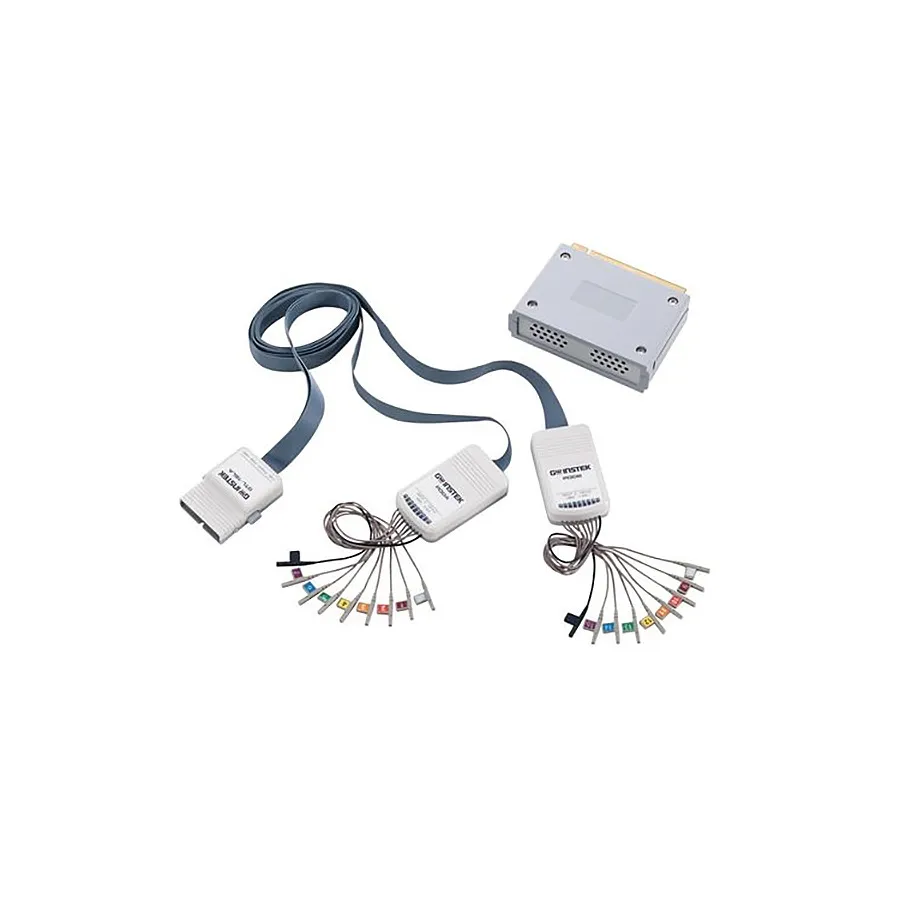

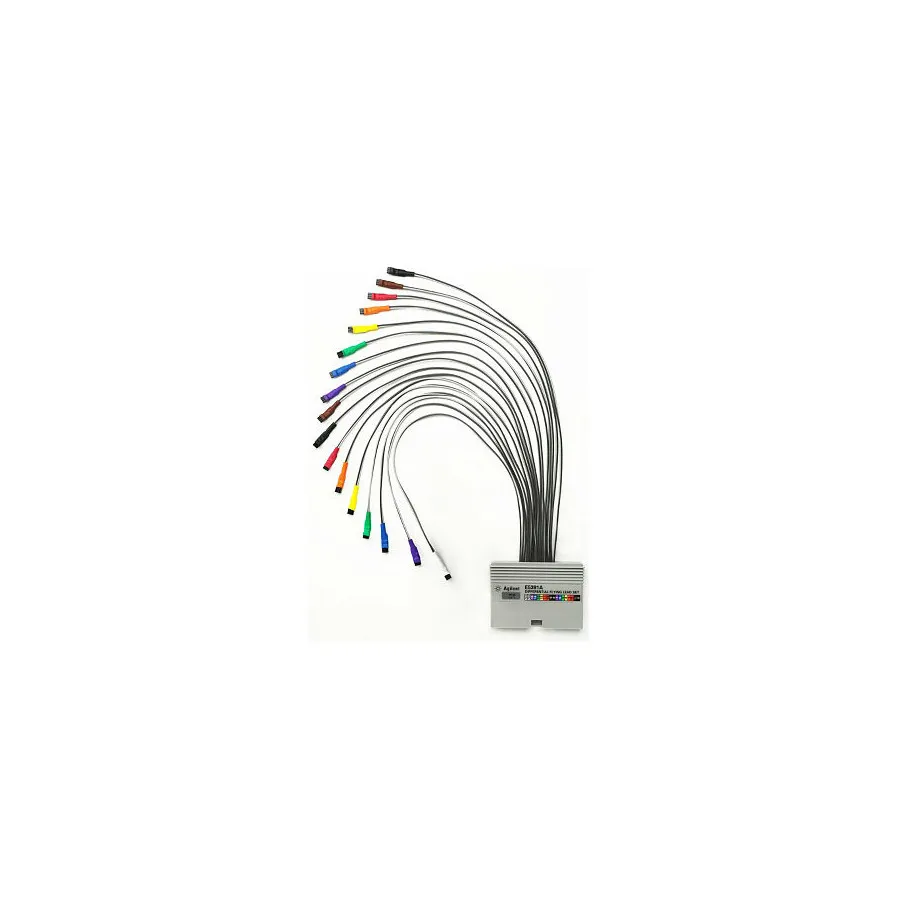

Logicasondeaccessoires omvatten doorgaans multichannel draadkabels, Mictor connectoren en logicaanalyzer sondeknoppen die aan IC-pennen, testpunten of boardheaders bevestigd zijn. MSO upgradepakketten van Keysight, zoals de DSOX2MSO en DSOXPERFMSO, transformeren compatibele InfiniiVision oscilloscopen in volledige gemengde signaal instrumenten met tot 16 digitale kanalen. De GW Instek DS2-16LA module voegt gelijkwaardige mogelijkheden toe aan hun DS2000-serie oscilloscopen tegen een toegankelijke prijs.

Typische toepassingen

Ingebedde firmwarefoutopsporing — correlatie van digitale busstaten met analoge stroombaan gedrag en kloksignalen tijdens softwareuitvoering
Seriële protocoldecodering — opvangst en decodering van SPI, I2C, UART, CAN, LIN en andere digitale bustransacties voor protocolanalyse
FPGA en CPLD ontwikkeling — onderzoek van interne logicasignalen en verificatie van toestandsmachine overgangen in complexe digitale ontwerpen
PCB bring-up en hardwareverificatie — gelijktijdige bewaking van meerdere digitale besturings- en datalijnen tijdens nieuwe hardwarebring-up
Timinganalyse — meting van setup en hold-tijden, voortplantingsvertragingen en glitch-detectie op digitale logica-interfaces

Populaire merken

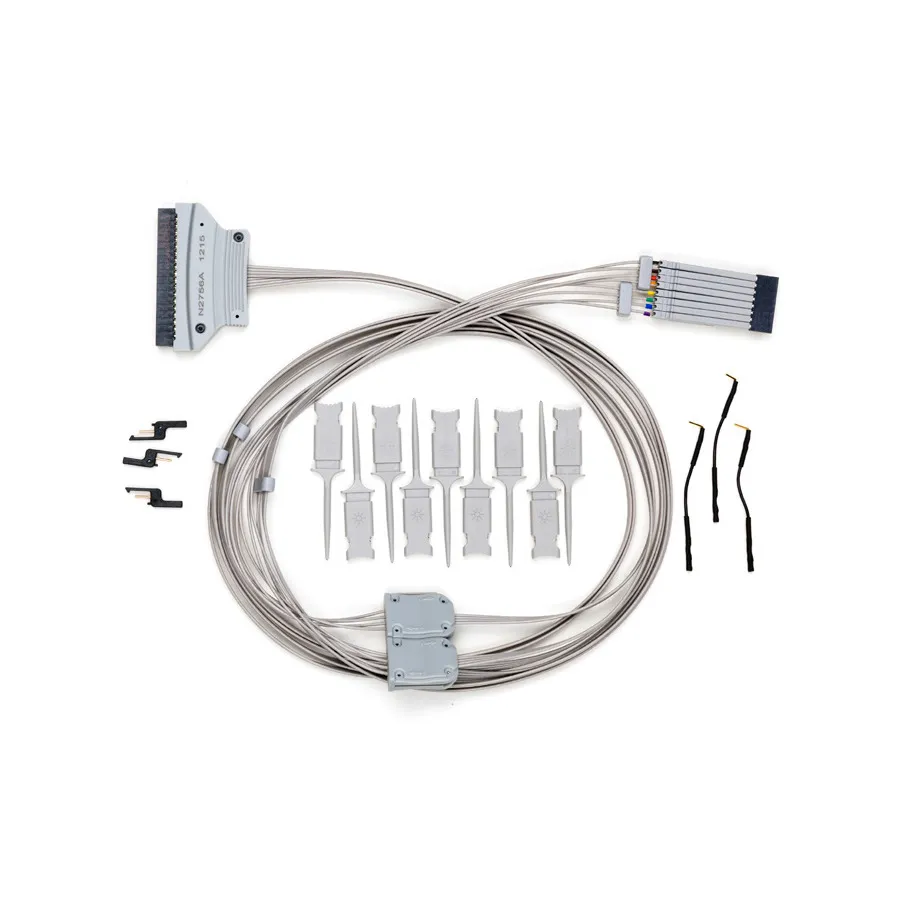

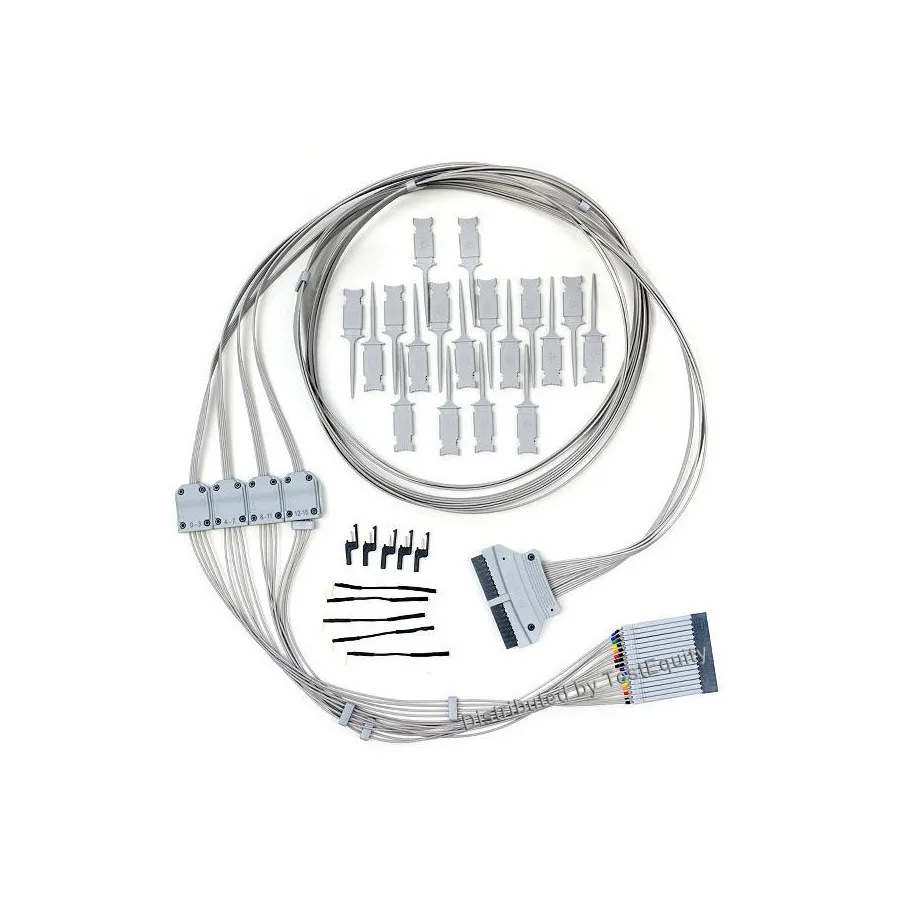

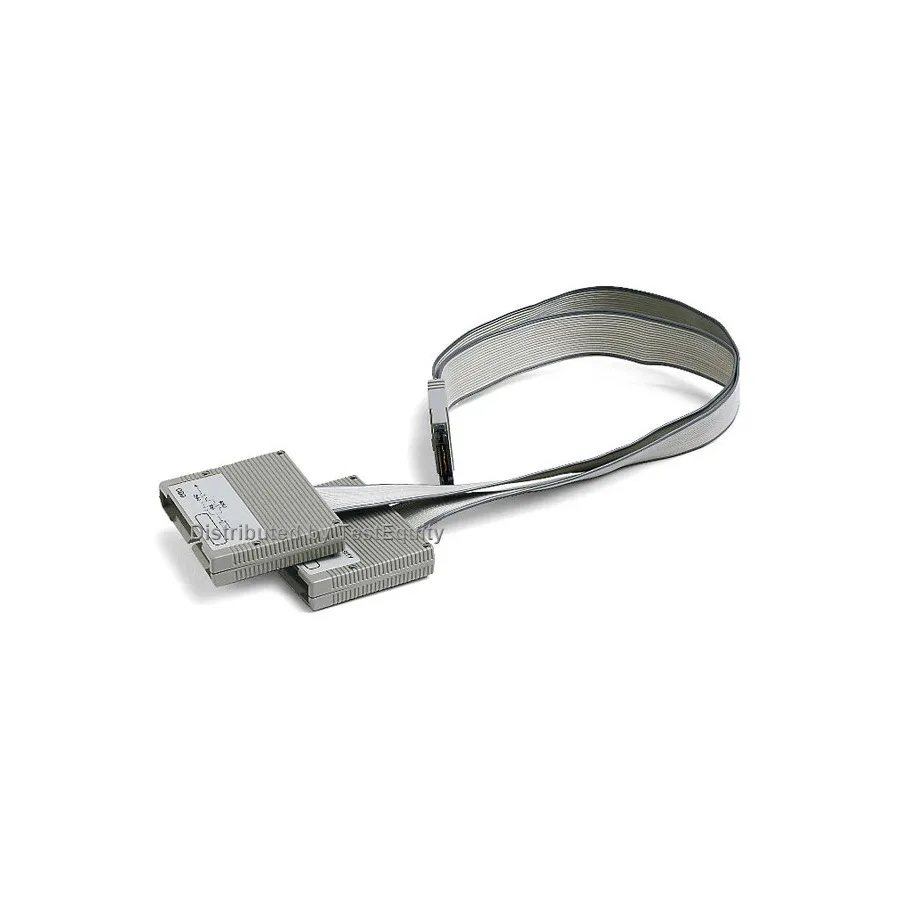

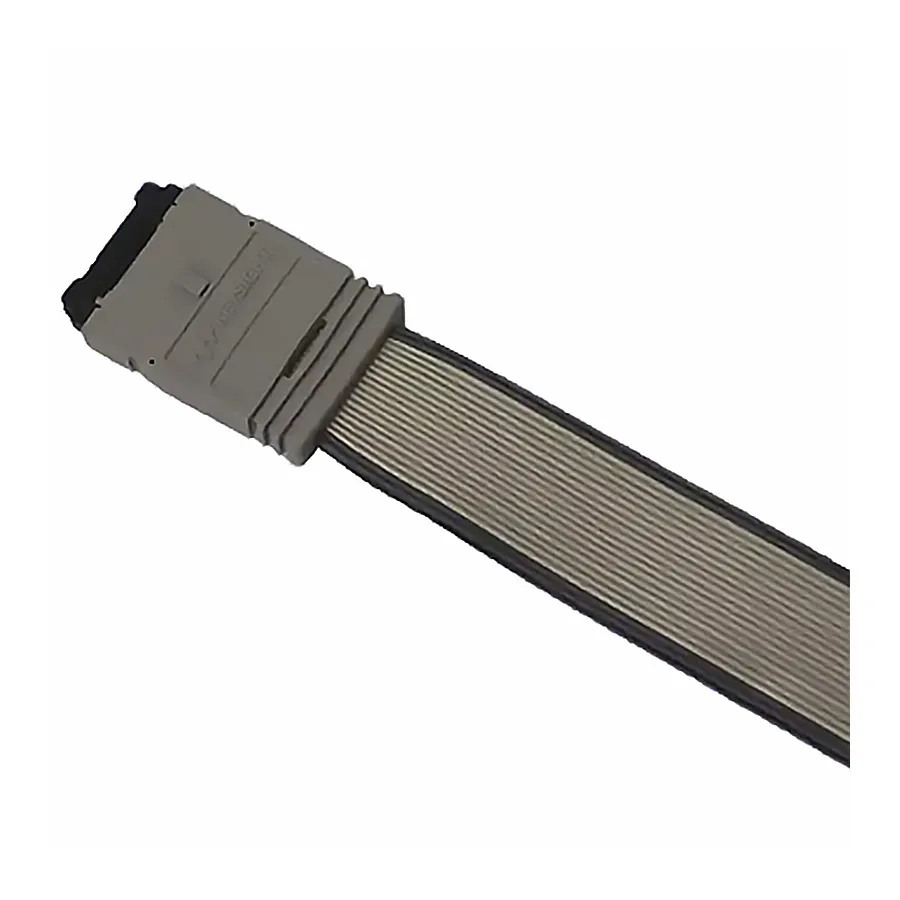

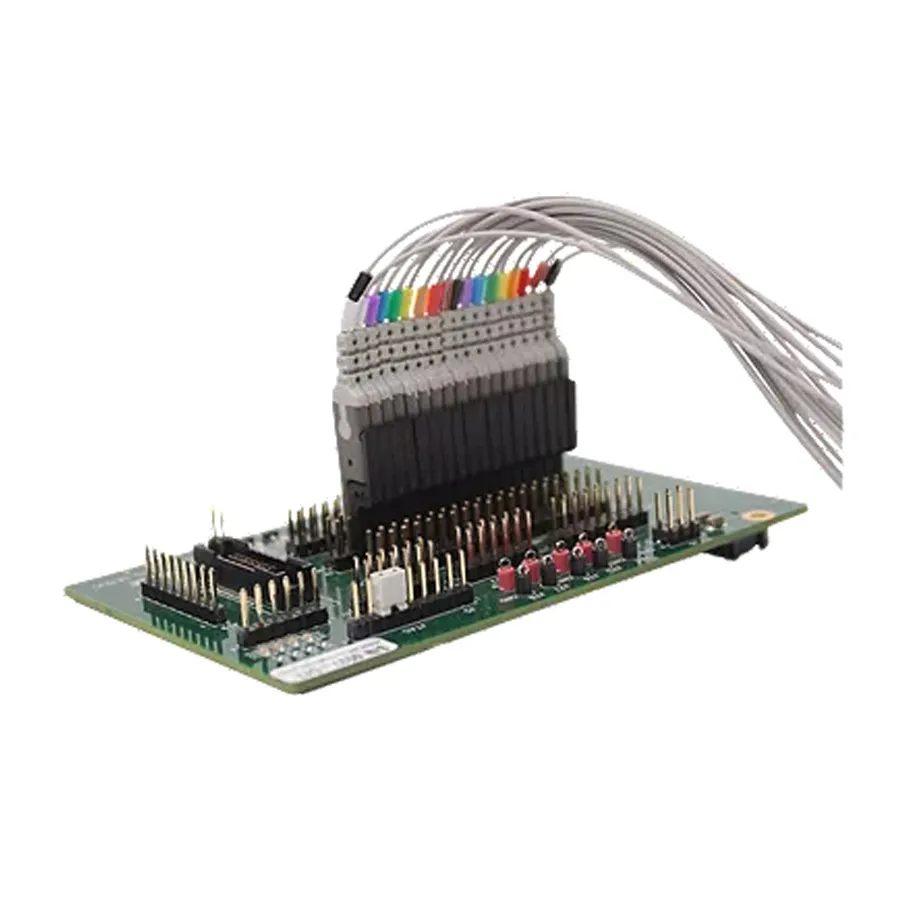

Keysight biedt MSO upgradepakketten en logicasondeaccessoires voor hun InfiniiVision-serie, inclusief Mictor sondeknoppen voor connectoren met hoge dichtheid en draadvliegende sets voor algemeen digitaal sonderen. GW Instek levert de DS2-16LA 16-kanaal logicaanalyzer module voor hun bankoscilloscopen, waardoor rendabele gemengde signaal meting mogelijk is zonder afzonderlijk logicaanalyzer instrument.
