Passieve sondes

Passieve oscilloscoopsondes zijn de meest gebruikte sondes in elektronische test- en meettechniek. Ze bestaan uit een resistief-capacitief spanningsdeler netwerk — typisch met 10:1 of 100:1 verzwakking — verbonden met een coaxiale kabel die naar de oscilloscoop ingang voert. Omdat ze geen actieve componenten bevatten, zijn passieve sondes robuust, kosteneffectief en eenvoudig te gebruiken, waardoor ze standaardapparatuur zijn voor algemeen bankwerk en velddiensten.

Standaard passieve sondes zijn geschikt voor het meten van signalen tot enkele honderden MHz en zijn beschikbaar in een breed scala van ingangsimpedantie en tipconfiguraties. Passieve hoogspanningssondes, zoals de Tektronix P6015A, breiden de meetmogelijkheden uit naar het kilovoltbereik voor energiesystemen en hoogspanningselektronicatoepassingen. Passieve sondes van Keysight, Tektronix, Fluke en Pico Technology zijn beschikbaar in een breed bereik van bandbreedtes om specifieke oscilloscoop-ingangsspecificaties en meetvereisten aan te passen.

Typische toepassingen

Algemeen bankelectronicalabwerk — signaalpeilen meten, timingrelataties en golfvormshapes controleren tijdens PCB ontwerp, verificatie en reparatie
Vermogenselektronica en hoogspanningssystemen — passieve hoogspanningssondes voor veilige meting van gelijkrichteruitgangen, transformatorsecundaire en omvormherrails
Velddiensten en onderhoud — draagbare passieve sondes voor het oplossen van industriële controlepanelen, motorcontrollers en bouwautomatiseringssystemen
Onderwijslaboratoria — standaard passieve sondes voor het onderwijs van oscilloscoopprincipes in universiteiten en technische trainingsomgevingen
Reparatie van consumenten- en industriële elektronicaprodukten — diagnose van audio-, video-, stroom- en communicatiecircuits op standaardsignaalpeilen

Populaire merken

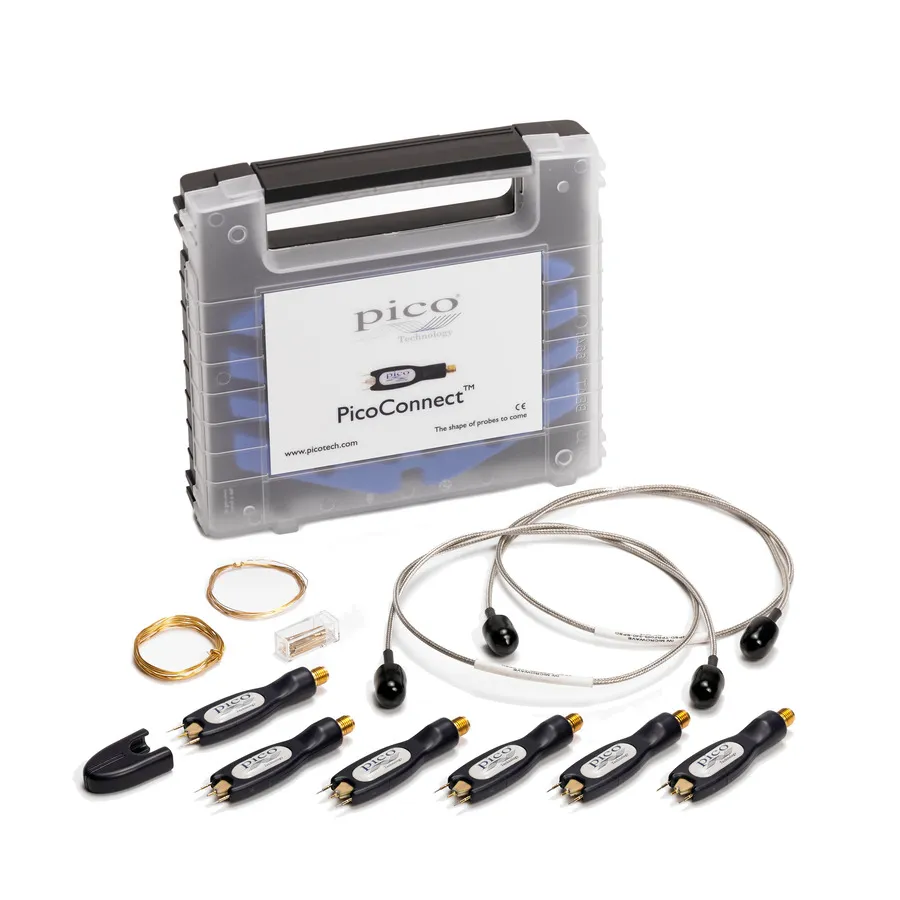

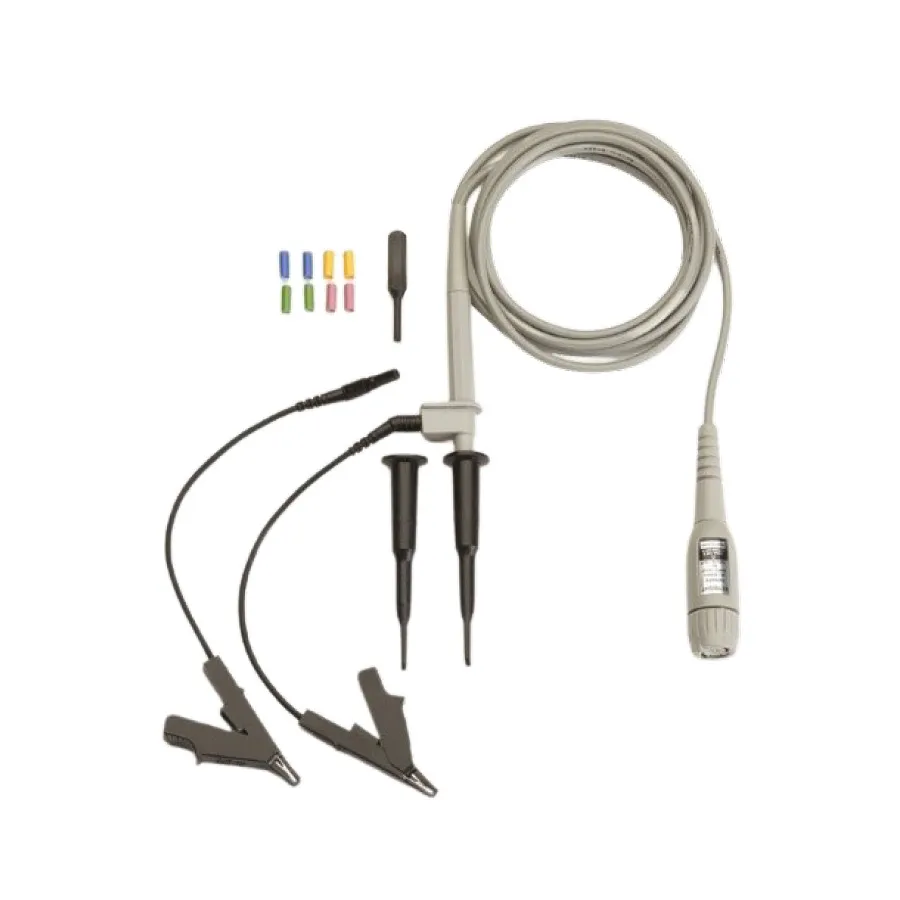

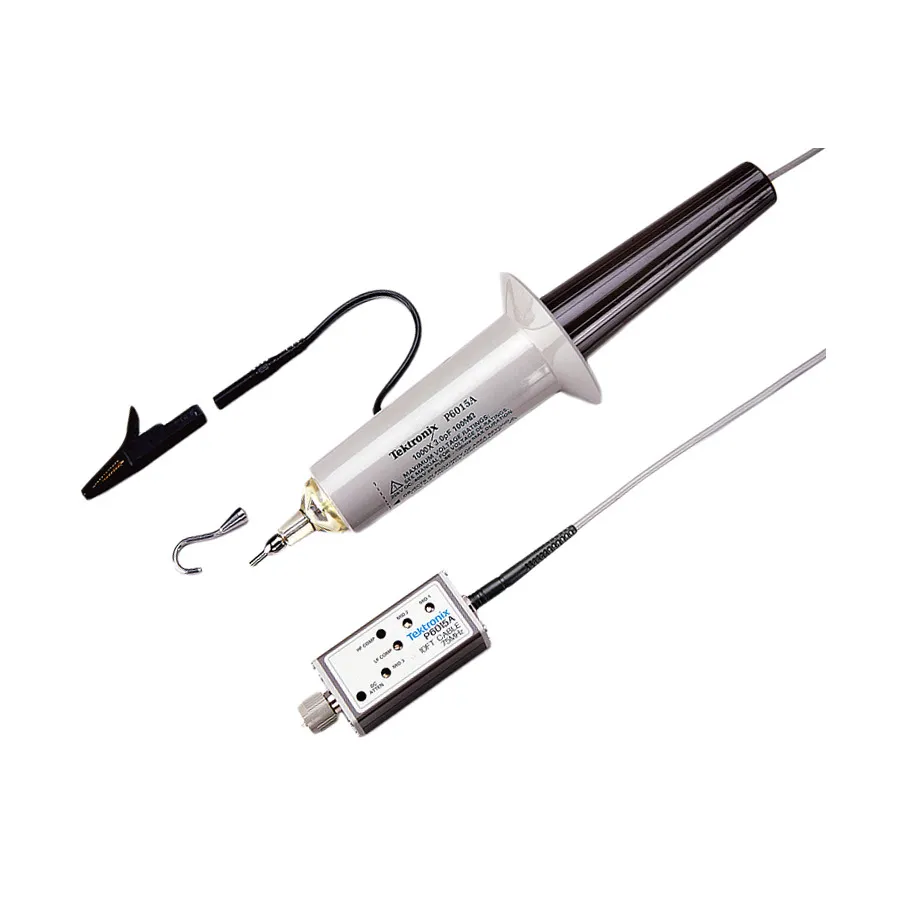

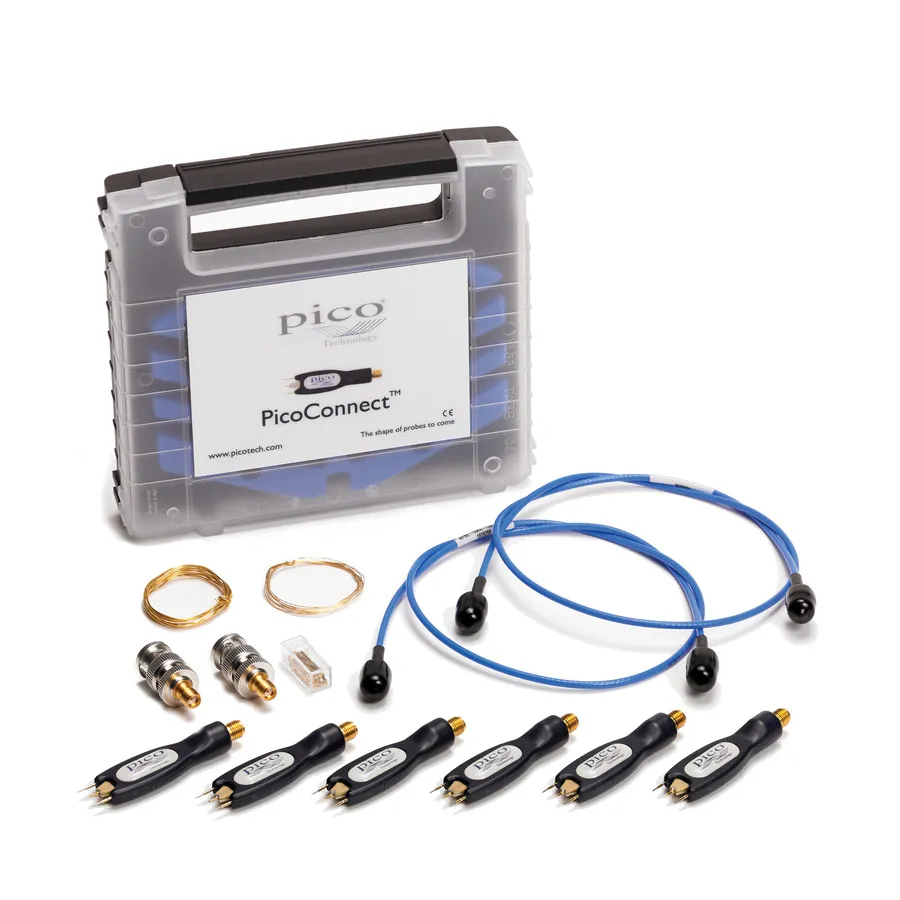

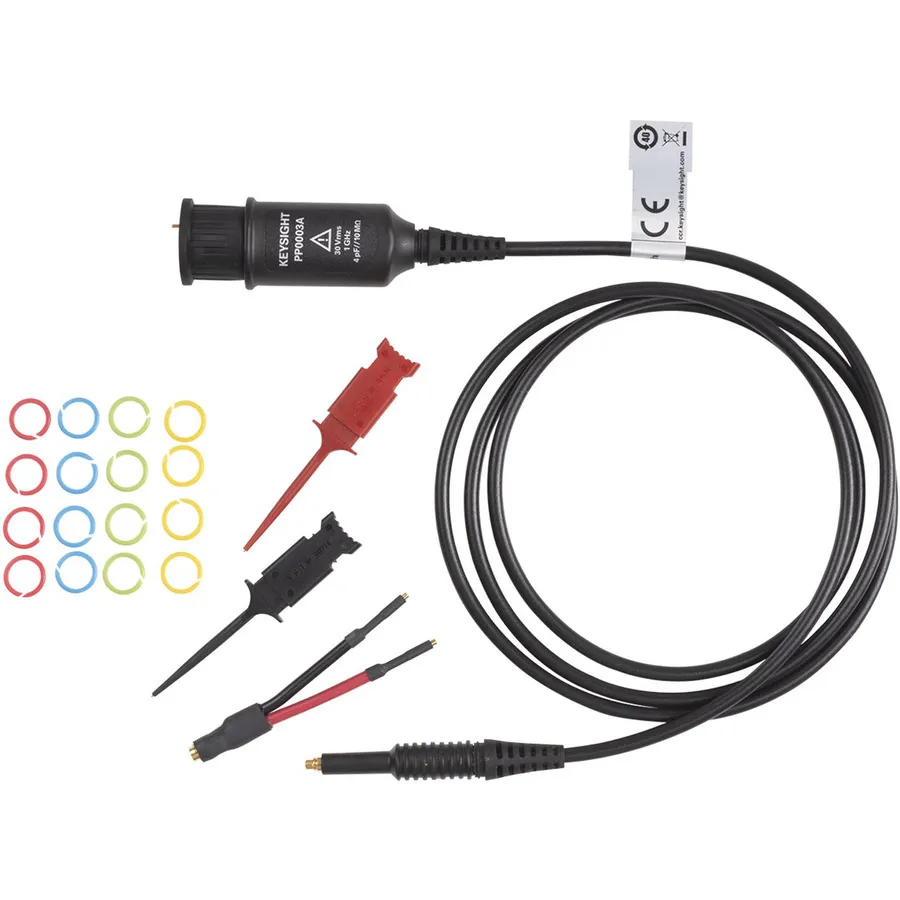

Tektronix P6015A is een veelgebruikte passieve hoogspanningssonde met nominale waarde voor metingen tot 20 kV piek. Keysight's N7007A biedt 400 MHz bandbreedte voor algemene toepassingen. Pico Technology's Pico Connect serie voorziet in passieve sondebehoefte voor PicoScope instrumenten in standaard en hoger-bandbreedtevereisten. Fluke biedt passieve stroomklemsondes geschikt voor velmeetingtoepassingen.
