Protocolanalysators

Protocolanalysators zijn gespecialiseerde testinstrumenten die worden gebruikt om gegevensverkeer op communicatiebussen en seriële interfaces vast te leggen, te decoderen en te analyseren. In tegenstelling tot universele oscilloscopen begrijpen protocolanalysators de specifieke structuur van communicatieprotocollen — inclusief pakketframing, adressering, handshaking en foutomstandigheden — waardoor ingenieurs correct apparaatgedrag kunnen verifiëren, interoperabiliteitsproblemen kunnen diagnosticeren en communicatiefouten op protocolniveau kunnen debuggen. Ze zijn essentiële hulpmiddelen tijdens de ontwikkeling en validatie van ingebedde systemen, randapparatuur en communicatieapparaten in consumer electronics, industriële automatisering, automobiel- en telecombranche.

Protocolanalysators zijn verkrijgbaar voor een breed scala aan interfacestandaarden, van verouderde seriële protocollen, zoals RS-232, RS-422 en RS-485, tot snelle moderne bussen, inclusief USB 3.0, PCIe, Bluetooth Low Energy en I2C/SPI. Hardware-gebaseerde analysators leggen verkeer non-intrusief in real-time vast met diepe tracebuffers, terwijl softwaredecoders die zijn geïntegreerd in oscilloscopen een meer toegankelijke optie voor eenvoudiger protocollen bieden. Voor complexe, snelle interfaces, zoals USB SuperSpeed of PCIe Gen 3/4, bieden dedicated hardware-protocolanalysators de timingnaluwkeurigheid, protocolnalevingscontrole en buffersdiepte die nodig zijn voor grondige validatie.

Typische toepassingen

USB-ontwikkeling en nalevingstests — vastleggen van enumeratiesequenties, overdrachtprotocollen en USB Power Delivery (PD) onderhandeling voor certificering
Bluetooth en Bluetooth Low Energy (BLE) protocoldebugging voor IoT-, draagbare en consumer electronics-productontwikkeling
RS-232-, RS-422- en RS-485-seriële communicatieanalyse voor industriële automatisering, procesbesturing en integratie van verouderde systemen
Debugging van ingebedde firmware door communicatie tussen chips op I2C-, SPI-, UART- en CAN-bussen te bewaken
Interoperabiliteits- en nalevingstests voor communicatieapparaten in automobiel- (LIN, CAN, FlexRay) en telecomtoepassingen

Populaire merken

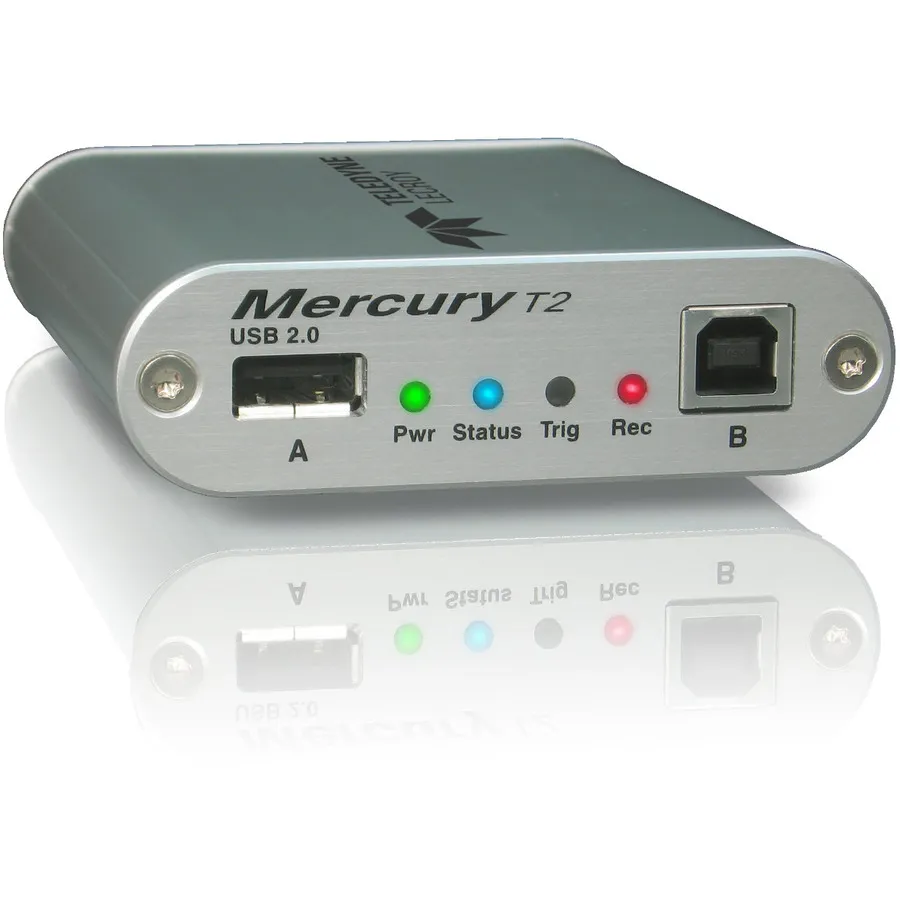

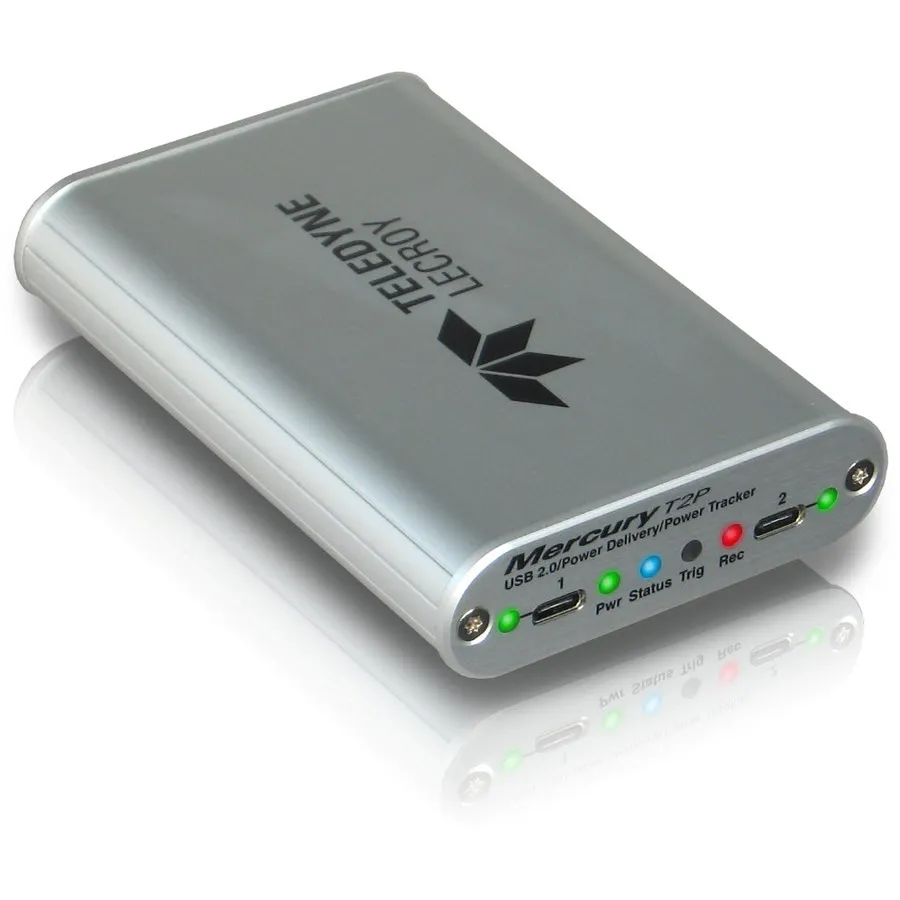

Teledyne LeCroy is de toonaangevende leverancier van protocolanalysators, die uitgebreide oplossingen biedt voor USB (inclusief USB 3.0 en USB Power Delivery), Bluetooth, PCIe en seriële interfaces via haar product lines Voyager, Advisor T3, Mercury T2 en NetDecoder. Hun analysators worden veel gebruikt in consumer electronics-, automobiel- en telecom-ontwikkelingsomgevingen waar rigoureus protocolniveau-verificatie vereist is.
