RF-adapters

RF-adapters zijn passieve twee-poorts-componenten gebruikt voor aansluiting van onverenigbare RF-connectorsoortes in test- en meetsystemen. Ze stellen ingenieurs in staat instrumenten, kabels en apparaten onder test aan te sluiten die verschillende verbindings-interfaces gebruiken — zoals SMA naar Type-N, APC-7 naar SMA of BNC naar SMA — zonder signaalkwaliteit te verminderen. Een hoogwaardige RF-adapter handhaaft beheerste 50 Ω impedantie, lage staandegolfverhouding (VSWR) en minimaal insertieverlies over het beoogde frequentiebereik, dat kan reiken van DC tot 18 GHz of hoger voor nauwkeurig laboratorium-kwaliteit-componenten.

RF-adapters zijn essentieel in VNA-kalibratiesopstellingen, waar ze het meet-referentie-vlak verlengen of kalibratiestandaarden aanpassen aan verschillende poort-connectoren. In veld-testen stellen compacte adapters technici in staat kabelassemblages snel om te configureren voor verschillende apparatuur. Nauwkeurig-adapters van Keysight en Anritsu zijn gekarakteriseerd voor kalibratiekwaliteit-toepassingen waar insertieverlies en fase-respons nauwkeurig bekend moeten zijn.

Typische toepassingen

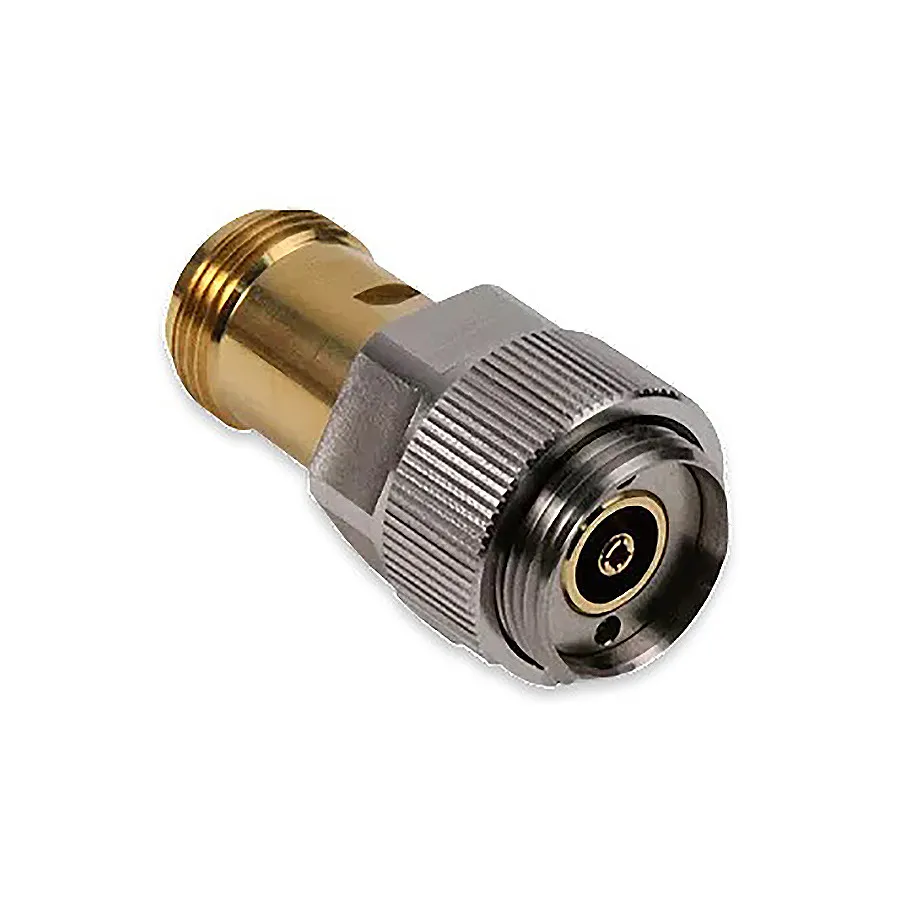

Aansluiting van APC-7 kalibratiestandaarden naar Type-N of SMA-instrument-poorten in VNA-kalibratie
Aanpassingen van signaalgenerator-uitgangen naar verschillende apparaat-verbindings-configuraties in geleide testen
Omzetting tussen verbindings-geslacht (male/female) in RF-test-fixture-assemblages
Veld-aanpassingen van kabelassemblages naar antenne-connectoren tijdens plaatsings-testen en inbedrijfstelling
Verlenging van het bruikbare verbindings-interface-bereik van spectrumanalysatoren en signaal-analysatoren

Populaire merken

Keysight Technologies fabriceert een volledig assortiment nauwkeurig RF-adapters bedekt van DC tot 18 GHz en hoger, inclusief APC-7 naar Type-N en verschillende SMA-configuraties voor het instrument-ecosysteem. Anritsu levert nauwkeurig adapters voor VNA en kabel/antenne-analysator productlijnen. Huber+Suhner, Rosenberger en Pasternack bieden ook uitgebreide catalogi van RF-adapters voor laboratorium- en veld-toepassingen.
