RF-schakelaars zijn elektromechanische of halfgeleiderschakelaars die radiofrekwentie- en microgolfsignalen routeren tussen instrumenten, testapparaten en signaalconditioneringscomponenten. Ze zijn fundamentele bouwstenen van geautomatiseerde testapparatuur (ATE) en schakelmatrices, waardoor een enkel instrument meerdere poorten of apparaten opeenvolgend kan testen zonder handmatige herwiring. RF-schakelaars zijn verkrijgbaar in enkelpools-meervoudige-schakeling-configuraties (SP3T, SP4T, SP6T) en multiport-formaten die frequenties van DC tot 67 GHz in nauwkeurige coaxiale ontwerpen bestrijken.

Elektromechanische RF-schakelaars bieden zeer laag invoegverlies en hoge poort-naar-poortisolatie, waardoor ze geschikt zijn voor toepassingen met hoge frequentie en hoog vermogen in luchtvaart & defensie, testing van telecommunicatiebasisstations en halfgeleiderwaferskarak­terisering. Halfgeleiderschakelaars bieden snellere schakelspeeds voor pulsmeting en toepassingen met hoge verwerkingscapaciteit. Belastingsbeschermings­schakelaars zoals de Bird 8640A-serie beschermen vermogensversterkers tegen open-circuit en short-circuit omstandigheden tijdens vermogen­zendertesting.

Typische toepassingen

• Geautomatiseerde schakelaar tussen meerdere testapparaten (DUT) in productie-RF-testing
• Signaalroutering in schakelmafrix-systemen voor multi-channel antenne- en bundelvormingstoetsen
• Meerdere instrumenten aansluiten op een enkele DUT-poort voor opeenvolgende metingen
• Belastingsbescherming in karakteriserings­opstellingen voor vermogensversterkers en zenders
• Padroutering in testbenches voor satellietcommunicatie- en radarsystemen

Populaire merken

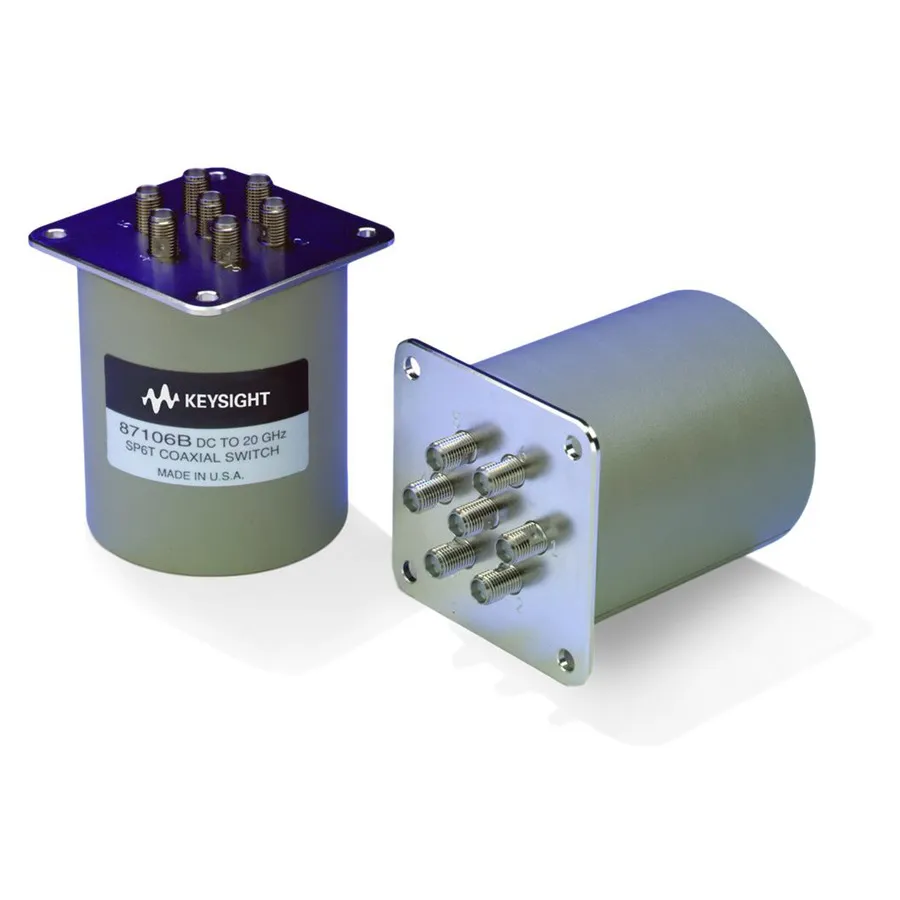

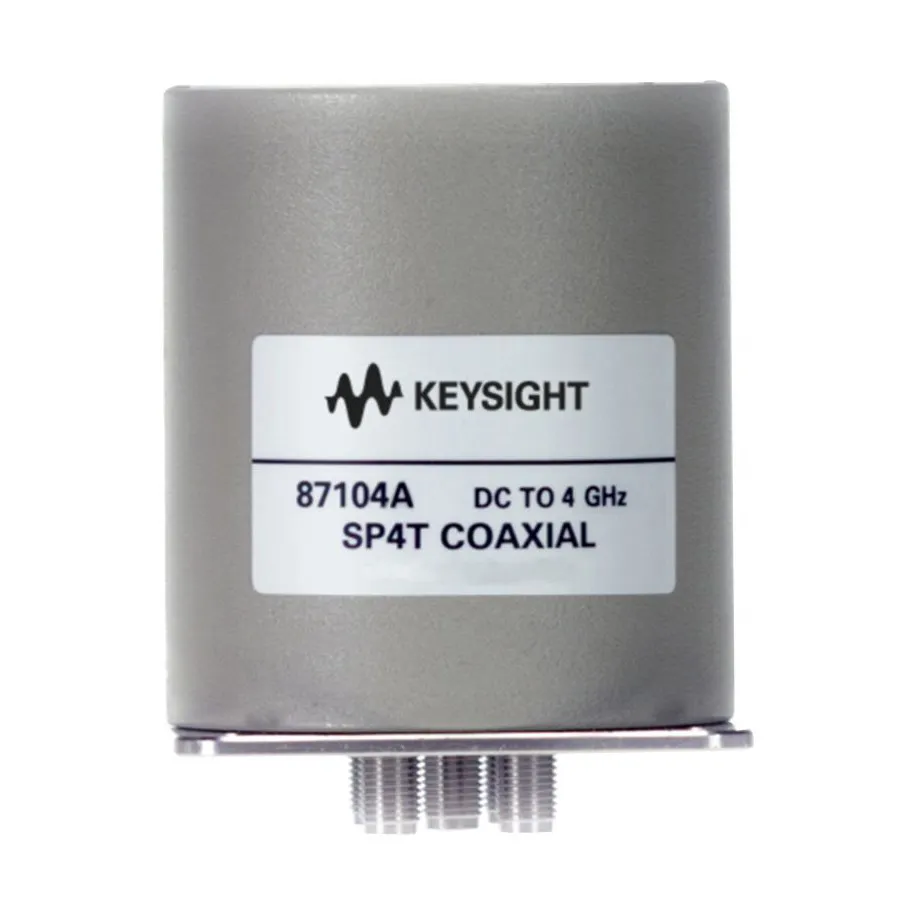

Keysight Technologies biedt een uitgebreid scala aan multiport coaxiale RF-schakelaars, waaronder de 87104A-serie in SP4T en multiport-configuraties met stuurapparaat en interfaceopties voor systeemintegratie. Bird Technologies levert belastingsbeschermingsschakelaars voor omgevingen met hoog vermogen. Beide bedrijven leveren schakelaars met hoge herhaalbaarheid en lange mechanische levensduur geschikt voor veeleisende productie- en laboratorium­ATE-toepassingen.
