Halfgeleider-analysatoren

Halfgeleider-analysatoren — ook wel halfgeleider-parameteranalysatoren of apparaatanalysatoren genoemd — zijn gespecialiseerde instrumenten voor het karakteriseren van het elektrische gedrag van halfgeleiderapparaten, inclusief transistors, diodes, MOSFETs, BJTs, thyristors en geïntegreerde schakelingen. Ze leveren nauwkeurige spanning- of stroomprikkels en meten de resulterende respons om karakteristieke curven zoals I-V (stroom-spanning) en C-V (capaciteit-spanning) grafieken te genereren. Dit stelt ingenieurs in staat om apparaatparameters te extraheren, inclusief drempelspanning, transconductantie, doorslagspanning, lekstroom en aan-weerstand.

Deze systemen combineren bron-meet-eenheden (SMUs), pulsgenerators en hardware voor hoogresolutie-meting in een gecoördineerd platform dat geschikt is voor zowel DC- als gepulste metingen. Gepulste testen zijn kritiek voor vermogenapparaten en laser-diodes waarbij thermische effecten moeten worden geminimaliseerd tijdens karakterisering. Halfgeleider-analysatoren worden veel gebruikt in apparaatfysica-onderzoek, processontwikkeling en productiekwaliteitscontrole in halfgeleiderfabricage.

Typische Toepassingen

I-V en C-V karakterisering van transistors, MOSFETs en diodes in apparaat-R&D
Karakterisering van drempelspanning, lekstroom en doorslag voor procesontwikkeling
Gepulste I-V meting van vermogenhalfgeleiders en GaN/SiC-apparaten

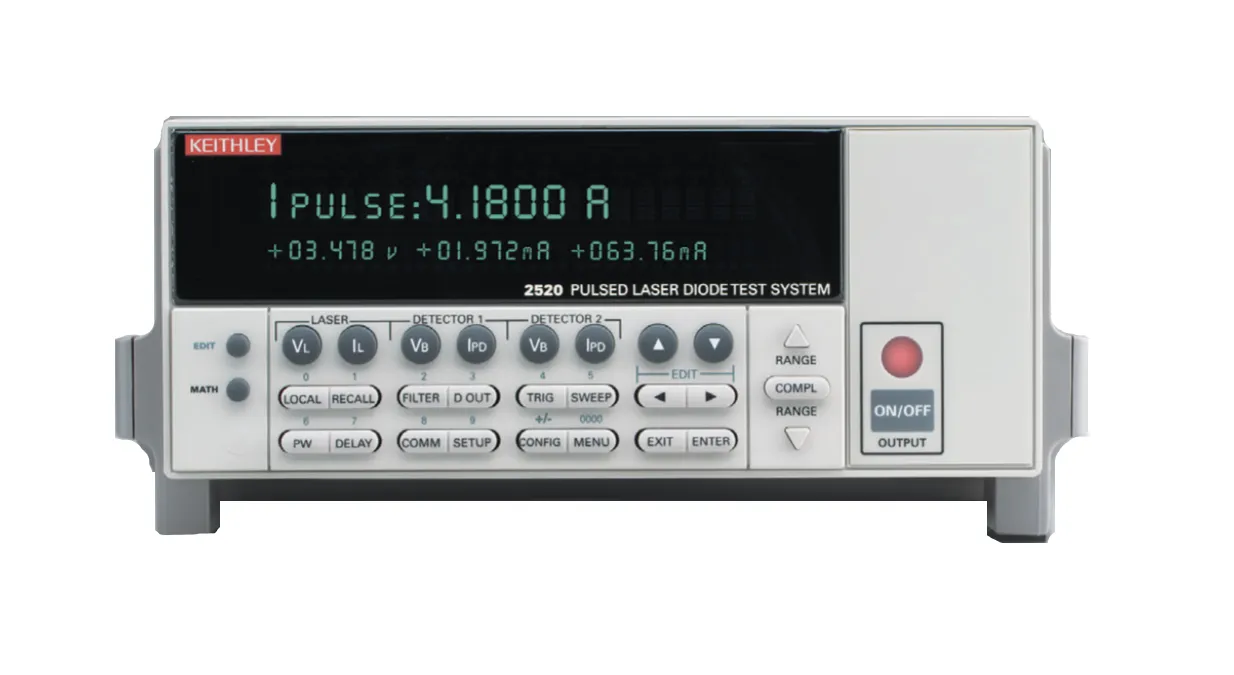

Karakterisering van laser-diodes en LED met gepulste stroomlevering
Parametrisch testen op wafer-niveau in halfgeleiderfabricage
Betrouwbaarheids- en foutanalyse in luchtvaart- en defensie-elektronica en automotieve elektronica

Populaire Merken

Keysight Technologies biedt de B1500A modulaire halfgeleider-apparaatanalysator, een benchmarkplatform dat wereldwijd wordt gebruikt in apparaatfysica en proces-R&D. Keithley (onderdeel van Tektronix) biedt de Series 4200-SCS, veel gebruikt in universiteits- en industrieel onderzoek. Huntron specialiseert zich in gereedschappen voor vergelijkend halfgeleidertesten voor onderhoud- en reparatietoepassingen.
